Tabela de disjuntores: como escolher e interpretar

Uma tabela de disjuntores é uma ferramenta prática para identificar os circuitos de uma instalação elétrica e entender, de forma organizada, qual proteção está associada a cada ambiente ou equipamento. Ela costuma aparecer no quadro de distribuição, em projetos elétricos, manuais de imóveis e orientações técnicas. Porém, interpretá-la corretamente exige mais do que comparar apenas números em ampères.

O disjuntor tem a função de interromper automaticamente o circuito quando há uma condição anormal, como sobrecarga ou curto-circuito. Para que essa proteção funcione de maneira adequada, é indispensável haver compatibilidade entre a corrente do disjuntor, a seção dos condutores, o tipo de carga, o método de instalação e as características da rede elétrica.

Este conteúdo explica os elementos que aparecem em uma tabela, apresenta exemplos usuais de organização residencial e mostra por que o dimensionamento definitivo deve ser feito por profissional habilitado. Alterações em quadros, cabos e circuitos envolvem risco de choque elétrico, incêndio e danos a equipamentos.

O que uma tabela de disjuntores informa

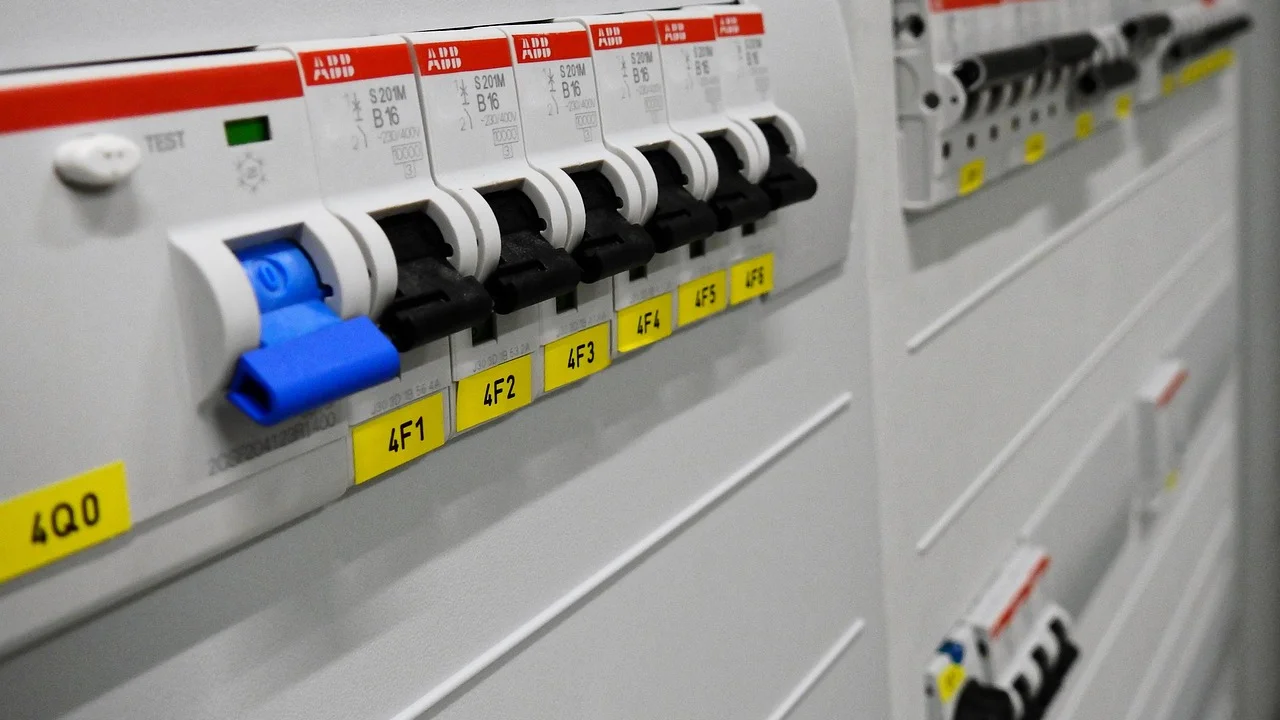

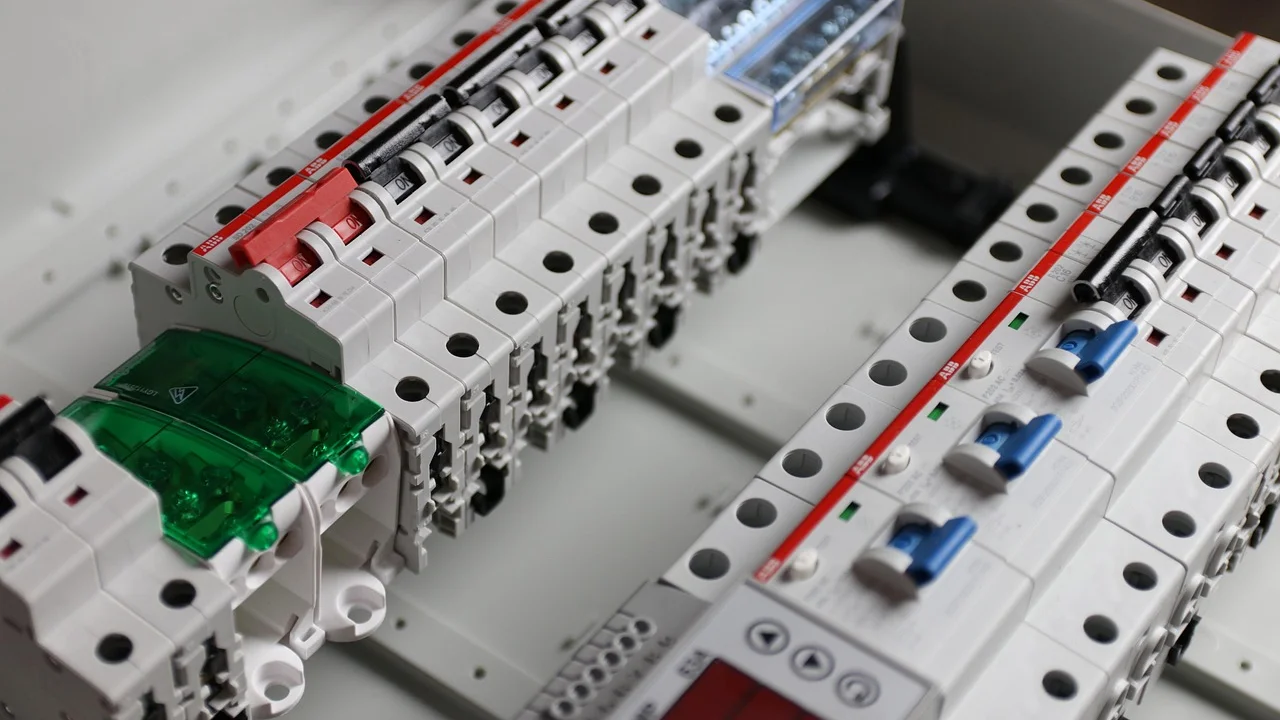

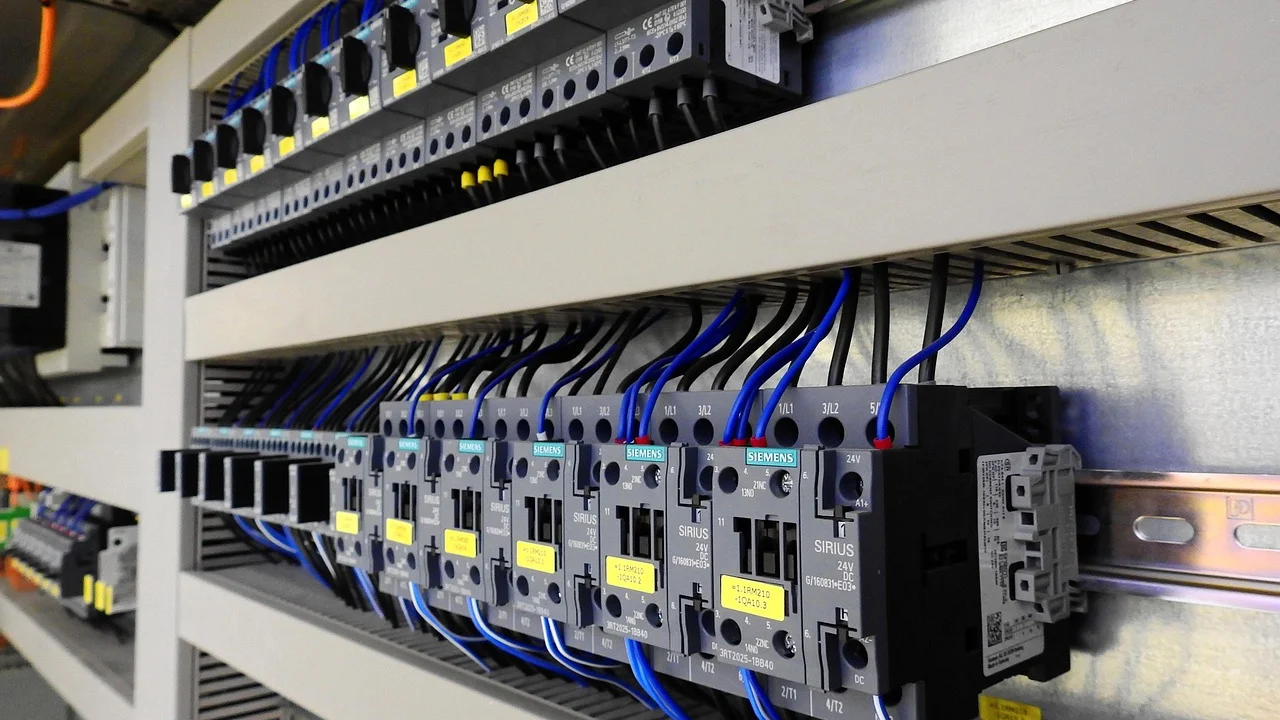

Em instalações residenciais, a tabela normalmente é uma identificação afixada na porta ou na parte interna do quadro elétrico. Ela permite localizar rapidamente qual disjuntor alimenta cada circuito: iluminação, tomadas da sala, cozinha, chuveiro, ar-condicionado, área de serviço ou outros pontos da casa.

Além do nome do circuito, uma tabela bem elaborada pode trazer a corrente nominal do disjuntor, o número de polos, a tensão de alimentação, a seção do cabo e observações importantes. Esses dados reduzem o risco de desligar o circuito errado durante uma manutenção e ajudam a perceber quando uma alteração improvisada não combina com o restante da instalação.

Informações mais comuns no quadro

O dado mais visível é a corrente nominal, indicada em ampères (A), como 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A ou 63 A. Esse valor não significa que o disjuntor "envia" essa corrente ao aparelho. Ele indica a corrente para a qual o dispositivo foi projetado, dentro de suas condições de uso, atuando para proteger o circuito quando a corrente ultrapassa os limites previstos.

Também é comum encontrar as letras B, C ou D no corpo do disjuntor. Elas se referem à curva de disparo magnético, isto é, ao comportamento do equipamento diante de correntes elevadas e repentinas, como as de um curto-circuito ou de uma partida de motor. Em residências, a curva C é frequentemente utilizada, mas a escolha depende da análise da carga e do projeto.

Por que a identificação é importante

Sem identificação, uma pessoa pode precisar desligar vários disjuntores até descobrir qual alimenta determinado cômodo. Isso é incômodo e pode ser perigoso em uma situação de emergência. Uma etiqueta legível, atualizada e coerente com a instalação facilita inspeções, reformas e a atuação de eletricistas.

A tabela também evita conclusões apressadas. Um disjuntor de 20 A na etiqueta da cozinha, por exemplo, não prova que todos os cabos ligados naquele circuito suportam qualquer alteração de carga. É necessário verificar a seção do condutor, emendas, percurso, agrupamento com outros cabos, tensão, tomadas e a potência efetivamente utilizada.

Como o disjuntor protege o circuito

O disjuntor termomagnético reúne dois mecanismos de proteção. A parte térmica responde, em geral, a sobrecargas que persistem por algum tempo. A parte magnética atua de forma muito rápida em situações de corrente muito alta, típicas de curtos-circuitos. Depois de identificar e corrigir a causa do problema, o dispositivo pode ser religado, desde que esteja em boas condições.

É fundamental entender que o disjuntor protege principalmente os condutores do circuito, e não substitui todos os demais recursos de segurança. Ele não elimina a necessidade de aterramento, de conexões bem executadas, de dispositivos diferenciais residuais e de proteção contra surtos quando aplicáveis ao projeto.

As instalações elétricas devem garantir a segurança de pessoas e animais domésticos e a conservação dos bens.

Princípio de segurança tratado pela ABNT NBR 5410

Na prática, se um circuito usa condutores inadequados e recebe um disjuntor com corrente nominal maior apenas para impedir desligamentos, o cabo pode aquecer antes que a proteção atue como deveria. Essa é uma das intervenções mais perigosas e recorrentes em instalações improvisadas.

Sobrecarga não é o mesmo que curto-circuito

A sobrecarga ocorre quando a corrente demandada por equipamentos ligados ao mesmo circuito supera sua capacidade de forma contínua ou por período relevante. Um exemplo é concentrar forno elétrico, air fryer, cafeteira e outros aparelhos de alta potência em tomadas alimentadas por um único circuito sem planejamento adequado.

O curto-circuito, por sua vez, pode acontecer quando há contato acidental entre condutores em condições indevidas, falha de isolação, ligação defeituosa ou equipamento danificado. Costuma provocar atuação imediata do disjuntor. Religar repetidamente sem investigar a origem da falha aumenta o risco de danos e acidentes.

Como interpretar amperagem, potência e tensão

Para uma estimativa básica em cargas predominantemente resistivas, é comum usar a relação entre potência, tensão e corrente: potência dividida pela tensão resulta em uma corrente aproximada. Um equipamento de 1.000 W ligado em 127 V, por exemplo, tende a demandar mais corrente do que o mesmo equipamento operando em 220 V.

Essa conta é apenas um ponto de partida. Motores, fontes eletrônicas, equipamentos com partida, fator de potência e condições reais de operação podem alterar o comportamento elétrico. Por isso, não é seguro decidir o disjuntor de um circuito somente com base na potência indicada em uma etiqueta.

Rede de 127 V e rede de 220 V

Em uma mesma potência, a corrente é menor quando a tensão é maior. Isso explica por que equipamentos de alta potência, como chuveiros e alguns fornos, são frequentemente ligados em 220 V quando essa opção existe no imóvel. Ainda assim, a adequação do circuito depende de vários critérios técnicos, não só da tensão escolhida.

Outra atenção necessária é o número de polos. Um circuito em 220 V pode exigir um disjuntor bipolar, conforme a configuração do fornecimento e do circuito. Já em certas aplicações específicas, pode haver necessidade de dispositivos com outras características. Nunca substitua um disjuntor unipolar por bipolar, ou o contrário, sem avaliação técnica do esquema elétrico.

Tabela de disjuntores para organização do quadro

A tabela abaixo é um exemplo de como registrar informações no quadro de distribuição. Os valores de corrente e de cabos indicados são apenas campos de organização e não uma receita de dimensionamento. A definição correta depende do projeto, das condições de instalação e das exigências técnicas aplicáveis.

Em uma instalação bem setorizada, circuitos de iluminação, tomadas de uso geral e equipamentos específicos são separados conforme os requisitos técnicos e as necessidades da residência. Essa divisão diminui a chance de uma falha desligar toda a casa e permite distribuir melhor as cargas.

O modelo também deve ser atualizado depois de reformas. Se uma tomada externa passou a alimentar uma bomba, um portão ou outro equipamento fixo, essa informação precisa constar na identificação. A etiqueta antiga pode levar a diagnósticos errados e expor quem realiza manutenção a riscos desnecessários.

Dados que vale incluir na sua tabela

• Número ou código do circuito no quadro;
• Nome objetivo dos ambientes ou equipamentos atendidos;
• Corrente nominal e curva do disjuntor;
• Número de polos e tensão nominal do circuito;
• Seção dos condutores prevista no projeto;

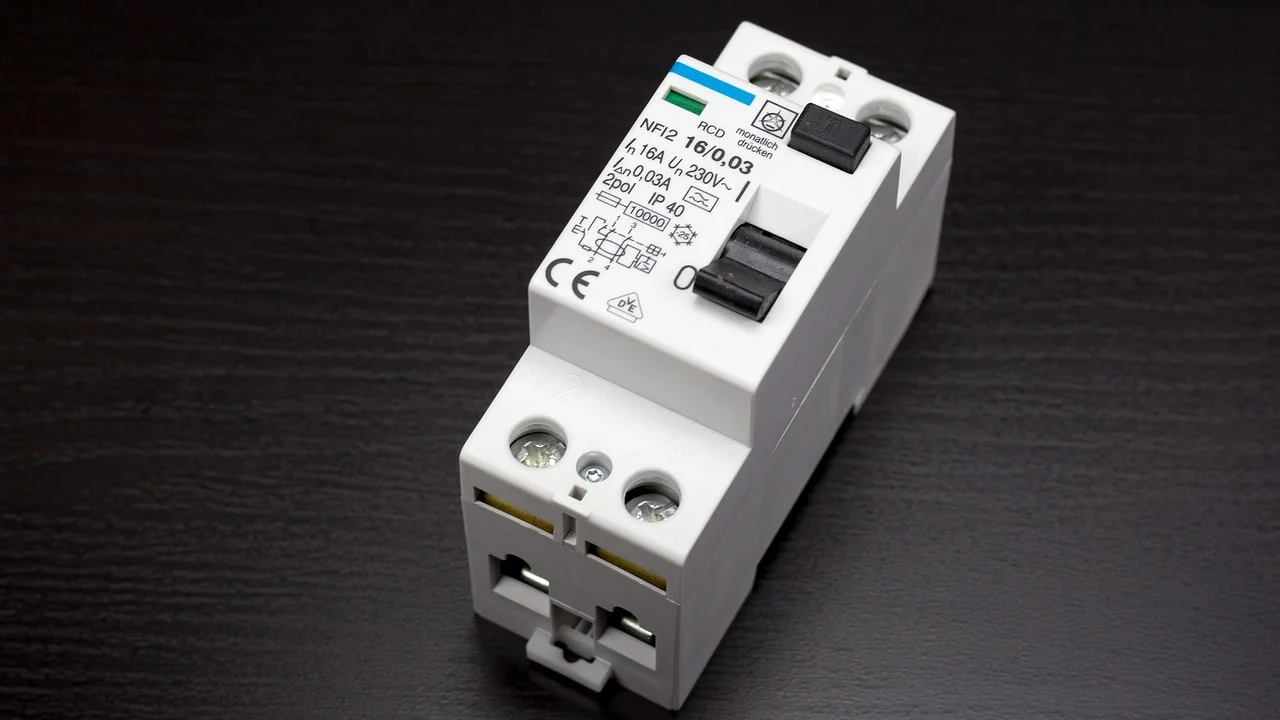

• Presença de dispositivo DR ou outra proteção associada;
• Observações sobre cargas dedicadas e pontos críticos.

O ideal é escrever de maneira simples e específica. Em vez de registrar somente “tomadas”, prefira “tomadas sala e quartos” ou “tomadas bancada da cozinha”. Se o quadro tiver muitos circuitos, uma numeração sequencial torna a consulta mais rápida e reduz confusões.

Relação entre disjuntor, cabo e tipo de carga

O ponto central de qualquer tabela de disjuntores é a coordenação entre proteção e condutores. A seção do cabo, frequentemente chamada de bitola no uso cotidiano, precisa ser dimensionada de acordo com a corrente de projeto e com fatores que influenciam sua capacidade de condução de corrente. Entre eles estão o modo de instalação, a temperatura, a quantidade de circuitos agrupados e o comprimento do percurso.

Cabos longos também exigem atenção por causa da queda de tensão. Mesmo que o condutor suporte a corrente, uma seção insuficiente em um trajeto extenso pode causar funcionamento inadequado de equipamentos e desperdício de energia. Por isso, copiar a configuração de outro imóvel não é uma solução confiável.

Cargas de uso geral e cargas específicas

Tomadas de uso geral atendem equipamentos variados, cuja utilização pode mudar ao longo do tempo. Já cargas específicas ou de maior potência, como chuveiros, fornos, bombas, condicionadores de ar e certas máquinas, podem demandar circuito próprio, conforme as características do equipamento e as normas aplicáveis.

Consultar o manual do aparelho é importante, mas não substitui o cálculo da instalação. O fabricante pode indicar tensão, potência, corrente, tipo de conexão e recomendações de proteção. O profissional responsável precisa compatibilizar esses dados com a rede existente e com o quadro de distribuição.

Para compreender os princípios gerais de instalações de baixa tensão, é útil conhecer a orientação do Inmetro sobre instalações elétricas. Em qualquer intervenção, produtos certificados e componentes adequados contribuem para a confiabilidade do sistema, mas a montagem correta continua sendo essencial.

Erros comuns ao usar uma tabela de disjuntores

Um erro frequente é trocar um disjuntor por outro de maior amperagem porque o antigo desarma. O desligamento é um sinal que precisa ser investigado. Pode haver excesso de equipamentos no circuito, mau contato, cabo subdimensionado, defeito em um aparelho ou outro problema. Aumentar a corrente nominal sem redimensionar o circuito pode retirar a proteção necessária dos cabos.

Também é inadequado usar a tabela como se fosse padrão universal. Duas casas de tamanho parecido podem ter exigências completamente diferentes: uma pode usar aquecimento elétrico, vários aparelhos de ar-condicionado e cozinha com equipamentos potentes; outra pode ter consumo mais distribuído e rede com configuração distinta.

Sinais que merecem avaliação técnica

• Disjuntor que desarma repetidamente sem causa aparente;
• Cheiro de queimado, estalos ou aquecimento no quadro e nas tomadas;
• Tomadas escurecidas, frouxas ou com sinais de derretimento;
• Luzes piscando ao ligar aparelhos específicos;
• Uso constante de benjamins, adaptadores e extensões;
• Reforma que incluiu chuveiro, forno, bomba ou ar-condicionado;
• Quadro sem identificação, com fios expostos ou componentes danificados.

Ao perceber qualquer um desses indícios, desligue o circuito se houver condição segura para isso e procure um eletricista qualificado. Não toque em partes internas do quadro, não remova tampas energizadas e não tente improvisar conexões. A segurança elétrica depende tanto do projeto quanto da conservação ao longo do uso.

Como montar uma identificação segura para o quadro

Montar ou revisar a identificação do quadro não significa mexer nos componentes internos. A atividade segura para o morador é observar a nomenclatura existente, reunir documentos do imóvel e solicitar que o eletricista atualize as etiquetas após uma inspeção ou serviço. Uma lista clara melhora o uso diário sem exigir intervenções em partes energizadas.

Se houver projeto elétrico, ele deve ser a referência inicial. Quando o documento não existe ou está desatualizado, o profissional pode realizar o levantamento dos circuitos, testar os pontos necessários e preparar um diagrama compatível com a instalação encontrada. Isso é especialmente relevante em imóveis antigos ou que passaram por ampliações.

1. Reúna o projeto elétrico, manuais de equipamentos e informações de reformas anteriores.
2. Liste os ambientes, tomadas e aparelhos fixos que precisam ser identificados.
3. Solicite uma avaliação do quadro e dos circuitos por eletricista qualificado.
4. Peça a identificação de cada disjuntor com circuito, ambiente e observações relevantes.
5. Guarde uma cópia da tabela junto aos documentos do imóvel.
6. Atualize a identificação sempre que houver alteração de circuito ou inclusão de carga importante.

A NR-10, norma de segurança em instalações e serviços em eletricidade, reforça a importância de medidas de controle de risco em trabalhos elétricos. Informações sobre a norma podem ser consultadas no texto da NR-10 disponibilizado pelo Ministério do Trabalho e Emprego. Ainda que a norma se dirija principalmente às atividades profissionais, a mensagem prática para o morador é clara: eletricidade requer procedimentos seguros e pessoal capacitado.

Perguntas frequentes

Posso trocar um disjuntor de 20 A por um de 32 A para ele parar de desarmar?

Não é recomendável. O desarme precisa ser investigado antes de qualquer troca. Um disjuntor maior pode deixar de proteger adequadamente o cabo existente e elevar o risco de superaquecimento. A solução pode envolver redistribuição de cargas, reparo de falha ou redimensionamento técnico do circuito.

Qual disjuntor devo usar para o chuveiro?

A escolha depende da potência do chuveiro, da tensão de alimentação, da seção e do percurso dos cabos, do método de instalação e das condições do sistema elétrico. Consulte os dados do fabricante e peça o dimensionamento a um eletricista qualificado. Chuveiro é uma carga de alta potência e não deve ser tratado por estimativa superficial.

O número em ampères no disjuntor define a potência do aparelho?

Não. O número indica a corrente nominal do dispositivo de proteção. A potência do aparelho depende de sua característica própria e da tensão de funcionamento. Embora exista relação entre corrente, potência e tensão, o disjuntor deve ser escolhido para proteger o circuito, e não apenas para corresponder à etiqueta de um equipamento.

É obrigatório identificar os disjuntores no quadro?

A identificação é uma prática essencial de segurança e organização, além de ser prevista nos princípios de uma instalação adequadamente documentada. Mesmo quando o quadro é pequeno, saber qual circuito atende cada área facilita desligamentos corretos, manutenção e resposta a ocorrências.

Conclusão

Uma tabela de disjuntores bem preenchida torna o quadro elétrico mais compreensível, ajuda a localizar circuitos e apoia a manutenção segura do imóvel. No entanto, a tabela só é útil quando representa a instalação real e quando seus dados foram definidos com base em critérios técnicos.

A amperagem do disjuntor não pode ser analisada isoladamente. Cabos, tensão, tipo de carga, distância, forma de instalação, aterramento e dispositivos complementares participam do desempenho e da segurança do sistema. Diante de desarmes frequentes, aquecimento ou reformas, a decisão mais segura é interromper improvisos e buscar avaliação profissional.

Referências

• ABNT — NBR 5410: Instalações elétricas de baixa tensão.
• Ministério do Trabalho e Emprego — Norma Regulamentadora nº 10: Segurança em Instalações e Serviços em Eletricidade.
• Instituto Nacional de Metrologia, Qualidade e Tecnologia (Inmetro) — Segurança de instalações elétricas.
• Corpo de Bombeiros Militar — Orientações de prevenção de incêndios em instalações elétricas.
