Tabela de dimensionamento de disjuntores: como interpretar

Uma tabela de dimensionamento de disjuntores é um recurso prático para estimar qual faixa de proteção pode ser adequada a um circuito elétrico. Ela costuma relacionar potência, tensão, corrente e capacidade dos condutores. Contudo, não deve ser usada como uma regra isolada: a escolha correta depende de características reais da instalação, do tipo de carga e das normas técnicas aplicáveis.

O disjuntor não existe para “aguentar” qualquer aparelho ligado à tomada. Sua principal função é interromper o circuito quando há sobrecarga ou curto-circuito, reduzindo o risco de aquecimento excessivo dos fios, danos aos equipamentos e acidentes. Por isso, aumentar a amperagem do disjuntor para impedir desarmes frequentes pode agravar um problema em vez de resolvê-lo.

Para interpretar tabelas com segurança, é importante compreender a relação entre corrente elétrica, potência, tensão, seção do cabo, número de condutores agrupados e forma de instalação. Este guia mostra como fazer essa leitura, quais são os erros mais comuns e em que situações a avaliação de um eletricista qualificado é indispensável.

O que uma tabela de dimensionamento de disjuntores informa

As tabelas de dimensionamento servem para apoiar a definição de componentes de um circuito. Em geral, elas apresentam valores de corrente em ampères (A), indicam a seção nominal dos condutores em milímetros quadrados (mm²) e sugerem faixas de potência para redes de 127 V ou 220 V. Algumas também distinguem circuitos de iluminação, tomadas de uso geral e equipamentos de maior potência.

O ponto central é que o disjuntor deve proteger o cabo. Assim, a corrente nominal do disjuntor precisa ser compatível com a capacidade de condução de corrente do condutor, considerando as condições específicas de uso. Um cabo instalado sozinho em eletroduto, por exemplo, pode dissipar calor de forma diferente de vários cabos reunidos no mesmo percurso.

Os quatro dados que precisam ser analisados

Antes de consultar uma tabela, reúna as informações do circuito. Sem esses dados, qualquer indicação será apenas aproximada e poderá resultar em uma instalação inadequada.

• Tensão do circuito: normalmente 127 V, 220 V ou outra tensão definida pela rede local.
• Potência das cargas: soma das potências previstas em watts (W) ou volt-amperes (VA), conforme o caso.
• Corrente calculada: resultado da relação entre potência e tensão, com os ajustes necessários.
• Características da fiação: material, seção, isolamento, método de instalação, comprimento e agrupamento.

Também é necessário saber se a carga é resistiva, como um chuveiro elétrico, ou se possui motor, como uma bomba. Motores podem demandar corrente mais alta no momento da partida, o que influencia a escolha da curva do disjuntor e exige uma análise mais cuidadosa.

Relação entre potência, tensão e corrente elétrica

Em uma aproximação usada para cargas simples, a corrente pode ser estimada pela fórmula I = P ÷ V, em que I é a corrente em ampères, P é a potência em watts e V é a tensão em volts. Um equipamento de 2.200 W ligado em 220 V, por exemplo, demanda aproximadamente 10 A. Se fosse ligado em 127 V, a corrente seria significativamente maior.

Essa diferença explica por que circuitos em 220 V podem transportar a mesma potência com menor corrente do que circuitos em 127 V. Ainda assim, tensão mais alta não dispensa dimensionamento correto. A proteção deve continuar compatível com a fiação, com a carga projetada e com o esquema elétrico utilizado no imóvel.

Limites da conta básica

A divisão de watts por volts é útil como ponto de partida, mas não resolve todos os casos. Equipamentos com motores, fontes eletrônicas, transformadores e outros componentes podem ter fator de potência, corrente de partida ou comportamento de consumo que exigem critérios adicionais. Em sistemas trifásicos, os cálculos também são diferentes.

Além disso, uma residência raramente utiliza todos os aparelhos ao mesmo tempo e em potência máxima. O projeto elétrico pode trabalhar com fatores de demanda e simultaneidade, mas esses critérios devem ser aplicados por alguém que conheça a instalação. Somar potências de modo indiscriminado pode levar tanto ao superdimensionamento quanto a conclusões erradas sobre a capacidade disponível.

As instalações elétricas devem ser concebidas e executadas de forma a garantir segurança de pessoas, animais e bens, além do funcionamento adequado da instalação.

Princípios gerais associados à ABNT NBR 5410

Tabela orientativa para circuitos residenciais

A tabela a seguir tem finalidade didática e apresenta combinações frequentemente encontradas em circuitos residenciais. Ela não substitui projeto, memorial de cálculo, inspeção da instalação nem as tabelas de capacidade de condução de corrente previstas em normas técnicas. A capacidade de um cabo varia conforme o modo de instalação e outros fatores.

O termo “seção mínima” não significa que aquele cabo será sempre suficiente. Um condutor de 2,5 mm² pode ter comportamento diferente conforme esteja embutido em alvenaria, dentro de eletroduto cheio, exposto ao calor ou instalado em trecho muito longo. O cálculo adequado considera a capacidade corrigida do cabo nas condições reais.

Da mesma forma, um disjuntor de 20 A não torna um circuito automaticamente capaz de fornecer 20 A com segurança. Se os condutores, conexões, tomadas ou demais componentes não forem compatíveis, há risco de aquecimento. Todos os elementos do circuito precisam estar coordenados.

Como dimensionar o disjuntor passo a passo

O procedimento abaixo ajuda a entender a lógica de análise. Ele é apropriado para planejamento inicial e conferência de informações básicas, mas não substitui uma avaliação profissional, especialmente em reformas, ampliações, imóveis antigos e circuitos de equipamentos de alta potência.

1. Identifique a carga do circuito. Consulte a etiqueta do equipamento, o manual ou a placa de identificação para verificar potência, tensão e, quando disponível, corrente nominal.
2. Defina se o circuito será exclusivo. Chuveiros, fornos, bombas, ar-condicionado e outros equipamentos relevantes geralmente não devem compartilhar o mesmo circuito com tomadas comuns.
3. Calcule a corrente estimada. Para uma carga simples, divida a potência pela tensão. Use as informações do fabricante quando houver dados específicos de corrente.
4. Determine o cabo adequado. Consulte critérios técnicos considerando capacidade de corrente, queda de tensão, forma de instalação, temperatura e agrupamento.
5. Escolha a proteção compatível. O disjuntor deve suportar a corrente normal prevista, mas atuar antes que a corrente prejudique o condutor.
6. Verifique o tipo de disjuntor. Número de polos, curva de disparo e capacidade de interrupção devem ser adequados ao circuito e à rede.

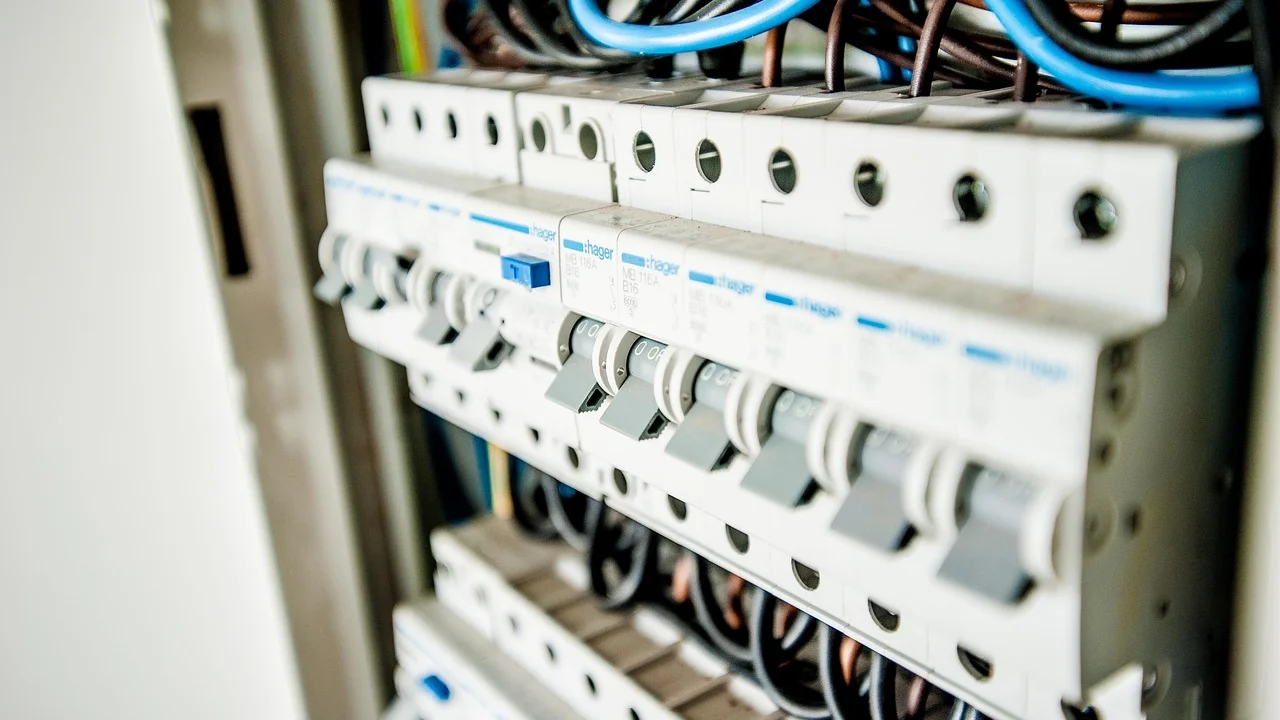

7. Teste e identifique o circuito. Após o serviço, o quadro deve ter identificação clara, e qualquer intervenção deve ser feita com o circuito desenergizado por profissional habilitado.

Uma regra técnica frequentemente utilizada na coordenação é que a corrente de projeto da carga deve ser menor ou igual à corrente nominal do disjuntor, e esta não deve exceder a corrente admissível do cabo nas condições corrigidas. Em linguagem simples: a carga precisa caber no circuito, e o disjuntor precisa proteger a fiação.

Bitola do cabo, queda de tensão e condições de instalação

A escolha da bitola não depende apenas do disjuntor. O cabo precisa conduzir a corrente prevista sem aquecer além do limite de seu isolamento e sem provocar queda de tensão excessiva até o ponto de utilização. Percursos longos merecem atenção especial: mesmo um equipamento dentro da potência esperada pode apresentar desempenho ruim se receber tensão abaixo da necessária.

Queda de tensão pode ser percebida por sintomas como lâmpadas oscilando quando um equipamento é ligado, motores com dificuldade para partir ou aquecimento anormal. Esses sinais não devem ser ignorados. Eles podem apontar para condutor subdimensionado, conexões frouxas, circuito sobrecarregado ou problema no fornecimento de energia.

Fatores que reduzem a capacidade do condutor

Tabelas técnicas de ampacidade costumam apresentar valores-base que precisam ser corrigidos em determinadas situações. Se o ambiente é quente, se há diversos circuitos no mesmo eletroduto ou se o cabo está em local com pouca dissipação térmica, a capacidade de condução pode diminuir.

Por isso, copiar a combinação de cabo e disjuntor usada em outro imóvel não é uma prática segura. Dois circuitos aparentemente iguais podem ter trajetos diferentes, quantidades distintas de condutores agrupados, formas de instalação diversas e cargas reais incompatíveis. A consulta a requisitos da estrutura de conformidade do Inmetro e o uso de materiais certificados ajudam a reduzir riscos, mas não dispensam um projeto bem executado.

Tipos de disjuntores e a importância da curva de disparo

Os disjuntores termomagnéticos combinam dois mecanismos de atuação. A parte térmica responde, em geral, a sobrecargas mantidas por algum tempo; a parte magnética atua rapidamente em correntes muito elevadas, como as associadas a um curto-circuito. Essa combinação protege os condutores contra situações diferentes.

Também é essencial escolher a quantidade correta de polos. Em certos circuitos, a interrupção deve ocorrer em mais de um condutor ativo. A configuração depende da tensão, do esquema de aterramento e da forma como o circuito foi construído. Improvisar pontes, trocar polos ou adaptar dispositivos sem conhecimento pode criar condições perigosas.

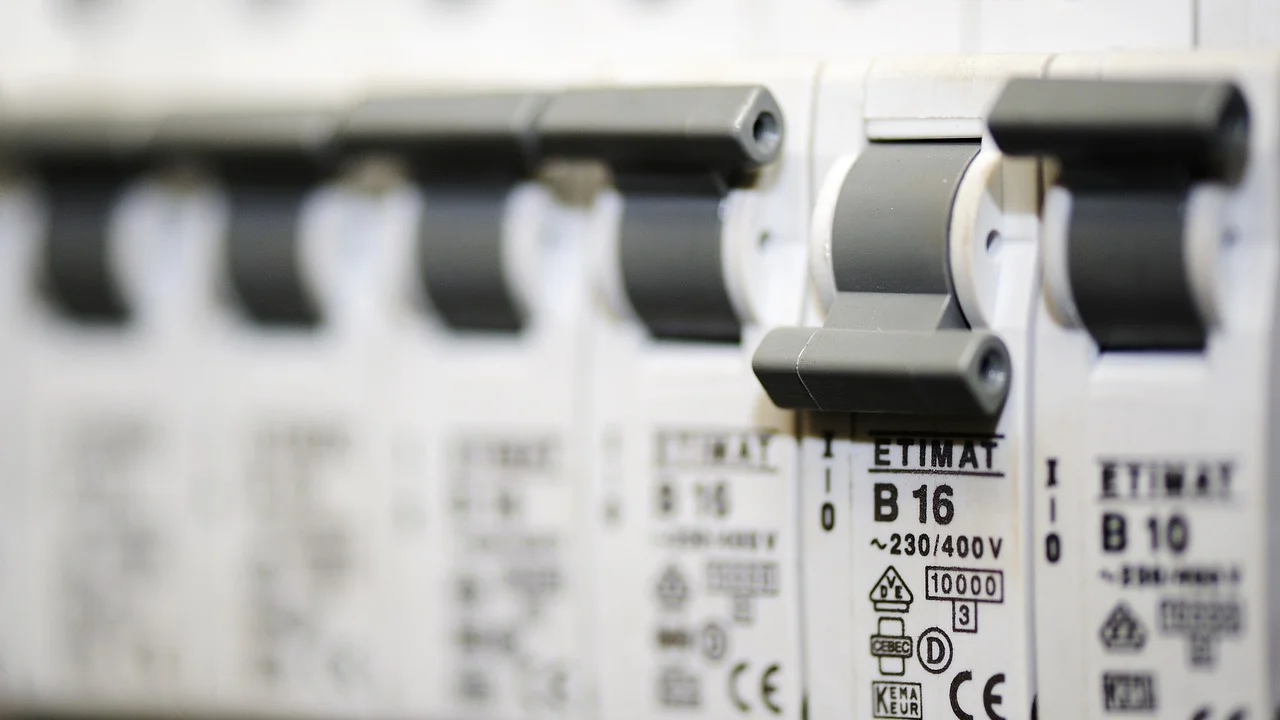

Curvas B, C e outras classificações

A curva de disparo caracteriza a sensibilidade do disjuntor diante de picos de corrente. Em instalações de baixa tensão, são comuns referências às curvas B e C. De forma geral, a curva B tende a ser mais sensível a correntes instantâneas do que a curva C, que costuma ser aplicada quando há cargas com picos de partida mais relevantes.

Não há uma “melhor curva” para toda a residência. Usar uma curva menos sensível apenas para evitar desarmes pode ocultar defeitos ou deixar de oferecer a proteção esperada. A seleção deve considerar a natureza da carga, a corrente de curto-circuito disponível e as especificações do sistema. Para entender conceitos gerais de proteção, a consulta ao verbete sobre disjuntor pode complementar a leitura, sem substituir orientação técnica.

Erros comuns ao consultar uma tabela

O erro mais perigoso é substituir um disjuntor por outro de maior corrente sem trocar os condutores ou investigar o motivo dos desligamentos. Se um disjuntor desarma repetidamente, pode haver excesso de carga, curto intermitente, mau contato, defeito em algum aparelho ou dimensionamento inadequado. A proteção pode estar cumprindo corretamente sua função.

Outro erro recorrente é ligar equipamentos potentes em extensões, adaptadores ou tomadas compartilhadas. Mesmo que o disjuntor não desarme, plugs, tomadas e emendas podem superaquecer. A proteção do quadro não elimina a necessidade de componentes adequados em todo o percurso.

• Usar cabo mais fino do que o requerido para a carga e para o percurso.
• Instalar disjuntor acima da capacidade do condutor.
• Compartilhar circuito de chuveiro, forno ou ar-condicionado com outras tomadas.
• Ignorar aquecimento de tomadas, cheiro de queimado ou escurecimento de conexões.
• Fazer emendas sem conectores adequados ou fora de caixas de passagem.
• Confundir disjuntor com dispositivo diferencial residual, que possui outra função de proteção.

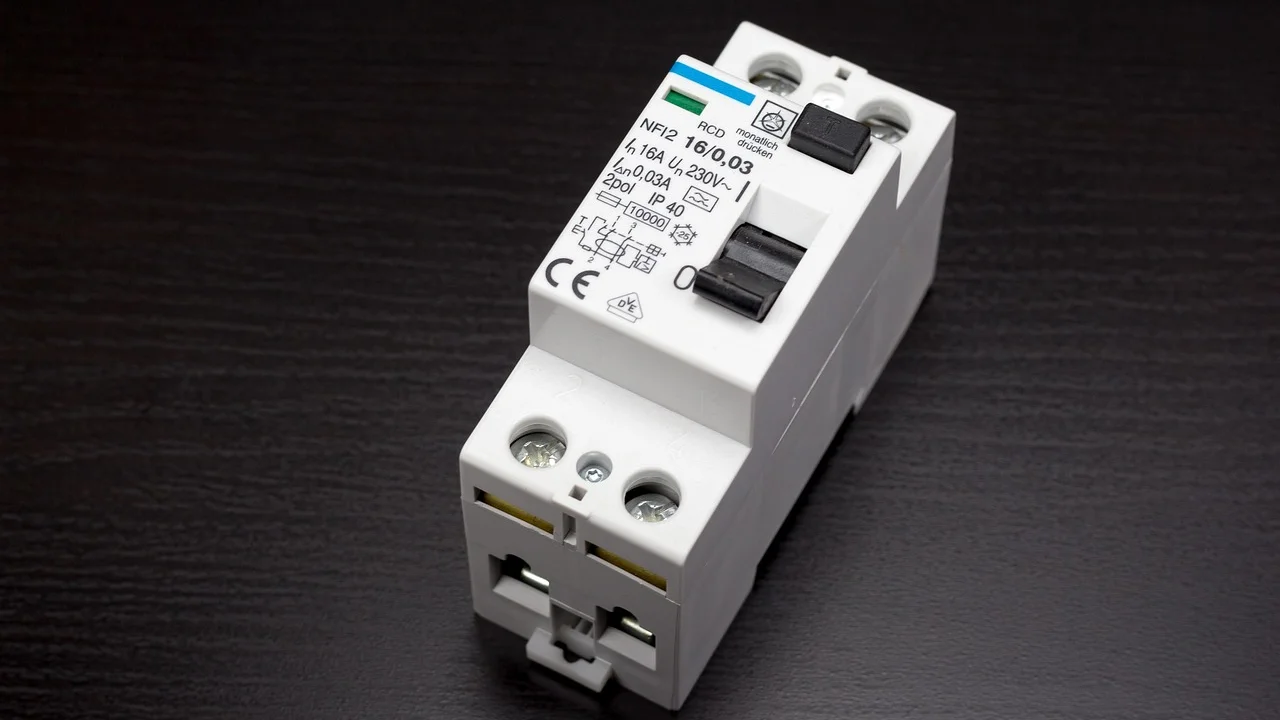

O DR é destinado à proteção adicional contra choques elétricos por correntes de fuga e não substitui o disjuntor termomagnético. Já o dispositivo de proteção contra surtos, conhecido como DPS, auxilia na proteção contra surtos de tensão. Cada componente tem uma finalidade; uma instalação segura pode exigir a combinação correta desses recursos.

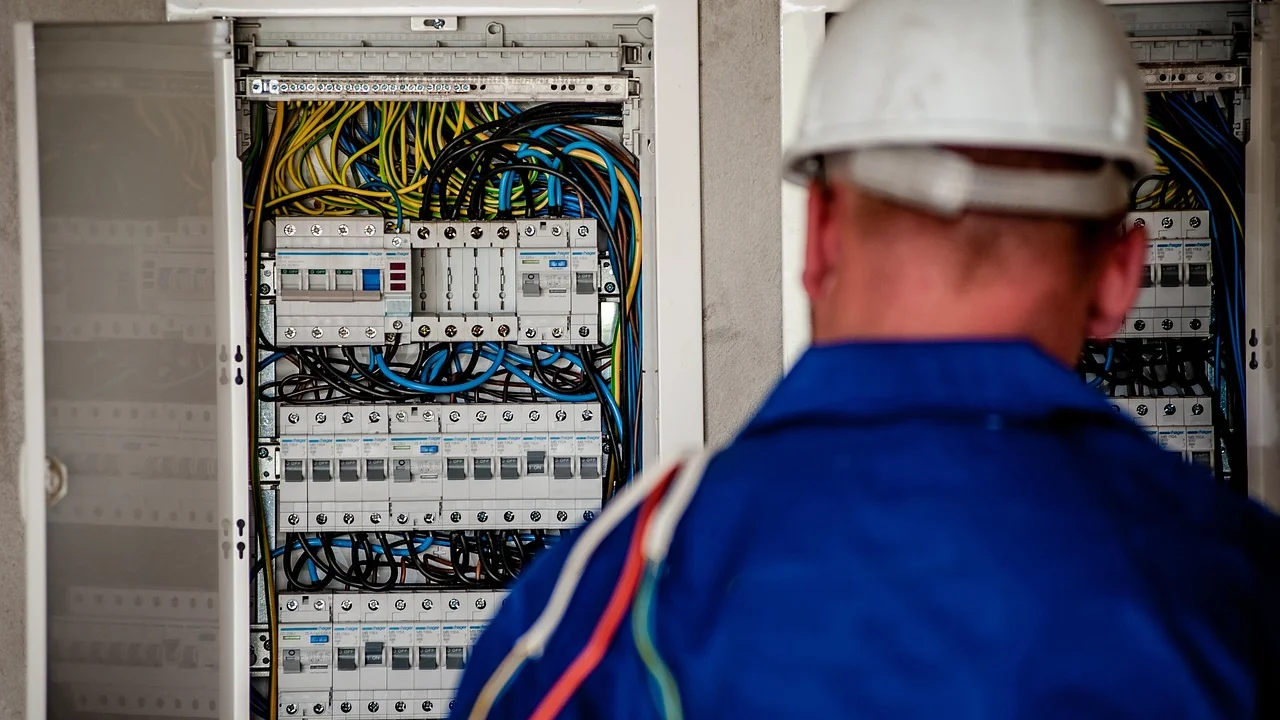

Quando chamar um eletricista qualificado

Algumas situações exigem análise profissional imediata: desarmes sem causa aparente, aquecimento de cabos ou tomadas, cheiro de plástico queimado, choques ao tocar equipamentos, lâmpadas piscando, alterações frequentes no quadro ou necessidade de instalar aparelhos de alta potência. Em imóveis antigos, a ausência de aterramento e a deterioração de isolamentos também merecem inspeção.

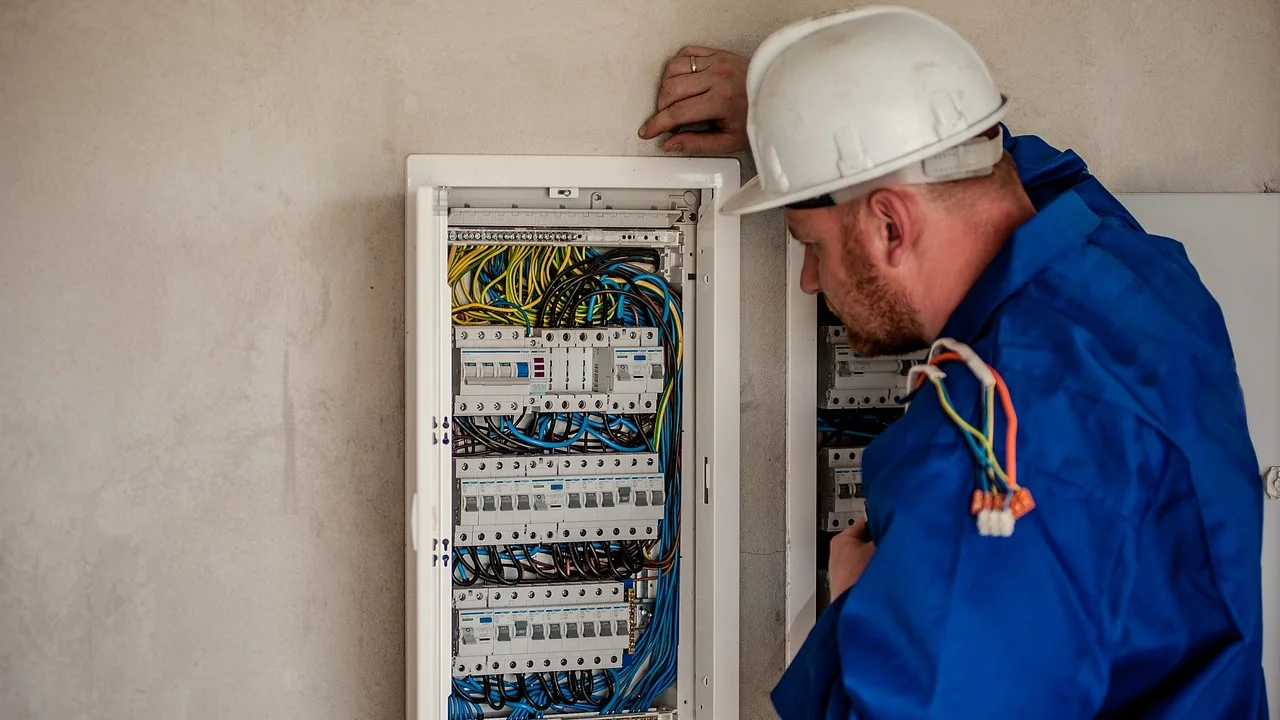

Um eletricista qualificado pode verificar a seção dos condutores, o estado das conexões, a distribuição das cargas, a continuidade do aterramento, a existência de dispositivos de proteção adequados e a capacidade do padrão de entrada. Esse diagnóstico é mais seguro do que resolver o problema apenas pela troca de um componente do quadro.

Perguntas frequentes

Posso usar um disjuntor de 20 A em cabo de 1,5 mm²?

Não se deve decidir isso apenas pela numeração. Em circuitos residenciais de iluminação, 1,5 mm² é uma seção frequentemente associada a proteção menor, como 10 A, mas a avaliação depende do método de instalação e das regras técnicas. Elevar o disjuntor sem verificar a capacidade do cabo pode causar sobreaquecimento.

Por que o disjuntor cai quando ligo o chuveiro?

Pode haver sobrecarga no circuito, potência de chuveiro incompatível com a instalação, mau contato, defeito no próprio aparelho ou compartilhamento indevido com outras cargas. Não substitua o disjuntor por outro maior antes de identificar a origem do problema.

Todo equipamento potente precisa de circuito exclusivo?

Equipamentos de potência elevada ou de uso específico geralmente exigem circuito próprio, conforme suas características e as exigências técnicas aplicáveis. Chuveiros, fornos, cooktops, bombas e muitos aparelhos de ar-condicionado são exemplos que frequentemente demandam essa providência.

O disjuntor protege contra choque elétrico?

O disjuntor termomagnético atua principalmente contra sobrecarga e curto-circuito. Para proteção adicional contra correntes de fuga associadas a risco de choque, utiliza-se o dispositivo DR quando aplicável. O aterramento correto e a manutenção da instalação também são fundamentais.

Conclusão

Interpretar uma tabela de dimensionamento exige olhar além da amperagem impressa no disjuntor. A decisão segura considera potência, tensão, corrente, seção dos cabos, comprimento do circuito, temperatura, agrupamento dos condutores, tipo de equipamento e dispositivos de proteção complementares.

Use tabelas como orientação inicial, nunca como justificativa para adaptações improvisadas. Se houver necessidade de modificar o quadro, instalar equipamentos de alta potência ou corrigir desarmes recorrentes, a solução responsável é solicitar uma avaliação técnica. Uma instalação bem dimensionada protege pessoas, preserva equipamentos e torna o uso da energia mais confiável no dia a dia.

Referências

• ABNT — NBR 5410: Instalações elétricas de baixa tensão.
• Ministério do Trabalho e Emprego — Norma Regulamentadora NR-10: Segurança em instalações e serviços em eletricidade.
• Inmetro — Avaliação da conformidade de materiais elétricos.
• Associação Brasileira de Conscientização para os Perigos da Eletricidade — Orientações de segurança com eletricidade.
