Tabela de torque do cabeçote: como interpretar e aplicar

A tabela de torque do cabeçote é uma referência técnica usada na montagem de motores para definir como os parafusos que prendem o cabeçote ao bloco devem ser apertados. Ela não informa apenas um valor em newton-metro (N·m): normalmente também indica a ordem de aperto, as etapas progressivas e, em muitos motores, os ângulos adicionais que devem ser aplicados após o torque inicial.

Esse procedimento é decisivo porque o cabeçote precisa comprimir a junta de maneira homogênea. Quando a carga é desigual, podem surgir vazamentos de compressão, óleo ou líquido de arrefecimento, além de empenamento de componentes e falhas que exigem desmontagem completa. Por isso, uma tabela genérica não deve substituir a especificação do fabricante para o motor exato que está sendo reparado.

Conhecer a lógica por trás da tabela ajuda tanto quem trabalha com manutenção quanto o proprietário que deseja acompanhar um serviço. A seguir, entenda o que os dados significam, como fazer a leitura correta e quais cuidados reduzem os riscos durante a instalação do cabeçote.

O que é a tabela de torque do cabeçote

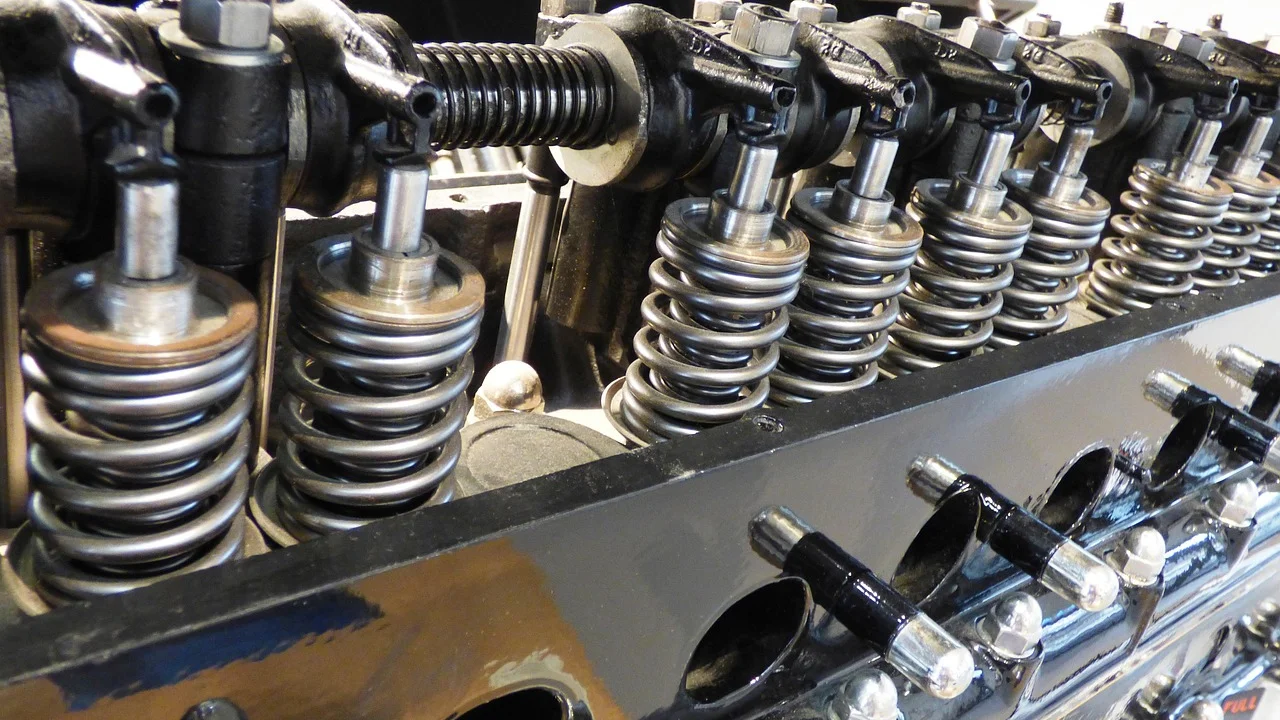

O cabeçote é a peça que fecha a parte superior dos cilindros e abriga, conforme o projeto do motor, elementos como válvulas, comandos de válvula, velas ou bicos injetores. Entre ele e o bloco fica a junta do cabeçote, responsável por vedar câmaras de combustão, galerias de óleo e passagens do sistema de arrefecimento.

Os parafusos do cabeçote exercem uma força de aperto, também chamada de carga de fixação, que mantém essas superfícies firmemente unidas. A tabela de torque organiza o método previsto para gerar essa carga sem exceder o limite dos parafusos, deformar o cabeçote ou danificar a junta.

Por que o valor não é igual para todos os motores

Cada motor possui dimensões, materiais, quantidade de cilindros, tipo de junta, comprimento dos parafusos e características de funcionamento próprios. Um motor de ferro fundido pode reagir de forma diferente à dilatação térmica em comparação com um bloco de alumínio. Da mesma forma, uma junta metálica multicamadas exige condições de aperto diferentes de uma junta convencional.

Por essa razão, usar o torque encontrado para outro veículo, ainda que pareça semelhante, é um erro. A identificação precisa inclui código do motor, cilindrada, número de válvulas e, quando aplicável, versão aspirada ou turbo. O manual de reparação específico é a fonte apropriada para confirmar o procedimento.

Torque e força de aperto não são exatamente a mesma coisa

Torque é a medida do esforço rotacional aplicado ao parafuso com uma chave. A unidade mais usada é o newton-metro (N·m). Já a finalidade real do aperto é alongar o parafuso dentro de uma faixa prevista e criar a carga que pressiona o cabeçote contra a junta e o bloco.

Parte do torque aplicado é consumida pelo atrito entre a rosca, a cabeça do parafuso e a superfície de apoio. Por isso, lubrificação, sujeira, ferrugem ou líquido acumulado dentro do furo podem alterar o resultado. As instruções do fabricante sobre limpeza e lubrificação devem ser seguidas literalmente.

Como interpretar os dados de uma tabela

Uma tabela técnica pode apresentar o aperto em uma ou mais fases. Em motores mais antigos, é comum encontrar somente valores crescentes de torque. Em projetos atuais, a especificação frequentemente começa com um pré-torque e termina com etapas de aperto angular.

Se a instrução informa “30 N·m + 90° + 90°”, por exemplo, o parafuso deve primeiro receber 30 N·m com torquímetro. Em seguida, sem voltar a medir torque, deve ser girado 90 graus e depois outros 90 graus, respeitando a ordem indicada. O número é apenas um exemplo didático: nunca deve ser aplicado a um motor sem consulta ao manual correspondente.

Entenda a sequência de aperto

A sequência existe para distribuir a pressão de modo equilibrado. Em muitos cabeçotes, a ordem começa pelos parafusos próximos ao centro e avança em cruz para os lados. Esse padrão ajuda a assentar a junta sem concentrar esforços em uma região antes que as demais estejam devidamente apertadas.

A disposição exata varia conforme o projeto. Portanto, não é seguro presumir que todo motor utiliza o mesmo desenho em espiral ou cruzado. Diagramas do manual costumam mostrar a posição de cada parafuso por números, e a numeração deve ser acompanhada em todas as fases.

O papel do aperto angular

No aperto angular, a referência principal é o giro controlado do parafuso após ele encostar e receber o pré-torque. Esse método tende a entregar uma carga mais consistente porque reduz a influência das variações de atrito que afetam uma medição baseada somente em torque.

Para realizá-lo, é necessário usar um medidor de ângulo. Marcas feitas com caneta podem auxiliar na conferência visual, mas não substituem uma ferramenta adequada quando a precisão é necessária. Girar “por estimativa” pode levar a aperto insuficiente ou excessivo.

Ferramentas e preparação antes da montagem

Uma montagem correta começa antes de colocar o cabeçote sobre o bloco. Superfícies de contato, furos roscados, parafusos e peças adjacentes precisam ser inspecionados. A simples presença de resíduos da junta antiga pode impedir o assentamento adequado da junta nova.

Também é essencial verificar se o cabeçote está dentro dos limites de planicidade e se não há trincas, corrosão intensa ou danos em galerias. Em caso de superaquecimento, a avaliação em uma retífica ou oficina especializada costuma ser necessária. Apertar corretamente um cabeçote empenado não resolve a origem do problema.

• Torquímetro compatível com a faixa de N·m especificada;
• Medidor de ângulo para as etapas angulares;
• Jogo de soquetes e extensões adequados aos parafusos;
• Régua de precisão e lâminas calibradas, quando for feita a verificação de empenamento;
• Produto de limpeza apropriado para remover resíduos sem riscar as superfícies;
• Ar comprimido ou método seguro de limpeza dos furos, quando aplicável;
• Junta correta e parafusos novos, se previstos pelo fabricante.

O torquímetro não deve ser usado como uma chave comum para soltar fixadores ou para apertos fora de sua faixa de trabalho. Além disso, equipamentos de medição precisam de conservação e calibração periódica. Uma ferramenta desregulada pode indicar um valor que não corresponde à força realmente aplicada.

A manutenção preventiva e corretiva deve ser realizada conforme as recomendações do fabricante do veículo.

Princípio presente em manuais de proprietário e reparação automotiva

Passo a passo para aplicar o procedimento indicado

O processo abaixo explica a lógica geral da instalação, mas não substitui o manual de reparação do veículo. Antes de iniciar, confirme todos os dados técnicos: tipo da junta, especificação dos parafusos, sequência, torques, ângulos e eventuais exigências de reaperto ou ajuste posterior.

Em especial, evite misturar componentes de motores diferentes. Parafusos com o mesmo diâmetro podem ter comprimentos, tratamentos e limites de alongamento distintos. A peça aparentemente compatível pode comprometer a montagem.

1. Identifique o motor: confirme o código e consulte a documentação técnica correspondente.
2. Limpe as superfícies: remova restos de junta, óleo e sujeira do bloco e do cabeçote sem provocar riscos ou desgaste indevido.
3. Limpe os furos: confira se não há óleo, água, cavacos ou sujeira no fundo das roscas.
4. Inspecione componentes: verifique planicidade, roscas, condição dos parafusos e orientação de montagem da junta.
5. Posicione a junta: instale-a no sentido definido pelo fabricante, sem usar vedantes não recomendados.
6. Assente o cabeçote: coloque a peça com cuidado, evitando deslocar a junta ou danificar pinos-guia.
7. Instale os parafusos: rosqueie-os inicialmente à mão, observando qualquer orientação de óleo ou lubrificante.
8. Execute as fases: aplique torque e ângulo conforme os valores e a sequência especificados.
9. Finalize a montagem: instale os demais componentes e siga os ajustes complementares do sistema de distribuição.

Após a montagem, é importante conferir itens que podem ter relação com a falha original, como válvula termostática, ventoinha, bomba-d’água, radiador, tampa do reservatório e mangueiras. Um problema de arrefecimento não corrigido pode causar novo superaquecimento e prejudicar novamente a junta e o cabeçote.

Parafusos de alongamento e necessidade de substituição

Muitos motores usam parafusos chamados de torque-to-yield, ou parafusos de alongamento controlado. Eles são projetados para trabalhar perto de uma faixa específica de deformação elástica ou controlada durante o aperto angular. Por esse motivo, podem ser classificados como itens de uso único.

Reutilizar um parafuso que já foi alongado além do limite previsto pode resultar em carga de fixação menor do que a necessária ou, no extremo oposto, em ruptura durante o aperto. Nem todo parafuso de cabeçote precisa ser trocado em todas as desmontagens, mas a decisão deve seguir a instrução do fabricante, e não apenas a aparência da peça.

Como avaliar os parafusos

Quando o manual permite reutilização, pode haver um comprimento máximo de referência para comparação. O parafuso deve ser medido conforme o método informado e descartado se ultrapassar o limite. Roscas amassadas, corrosão, danos na cabeça ou sinais de deformação também justificam a troca.

Não se deve compensar um parafuso antigo com torque maior. Essa prática não recupera suas características mecânicas e pode danificar as roscas do bloco. Se houver dúvida sobre a condição ou especificação, a substituição por componentes de qualidade e aplicação correta é a escolha mais segura.

Erros comuns ao consultar uma tabela de torque

Um dos erros mais frequentes é pesquisar apenas pelo modelo comercial do veículo e ignorar o código do motor. Uma mesma linha pode ter recebido motorização diferente ao longo do tempo, e as especificações podem mudar inclusive entre variantes de cilindrada parecida.

Outro problema é usar informações de fóruns, imagens isoladas ou tabelas sem origem técnica identificada. Esses materiais podem apresentar dados incompletos, valores de outro motor ou erros de transcrição. A documentação de fabricante, catálogos técnicos reconhecidos e manuais de reparação são referências preferíveis.

Práticas que devem ser evitadas

• Aplicar torque “no tato”, sem torquímetro;
• Ignorar uma etapa angular prevista;
• Inverter a ordem de aperto;
• Apertar completamente um parafuso antes de passar aos demais na mesma fase;
• Passar óleo, graxa ou trava-rosca sem autorização técnica;
• Montar a junta no lado errado ou reutilizar uma junta removida;
• Usar parafusos de procedência ou medida incompatível;
• Fazer reaperto por conta própria em motores que não preveem esse procedimento.

Há motores antigos em que o reaperto após ciclos térmicos era previsto. Nos projetos atuais, porém, ele muitas vezes não é recomendado, especialmente quando há parafusos de alongamento e junta multicamadas. Realizar esse serviço sem especificação pode exceder a carga de fixação e causar danos.

Como encontrar a especificação confiável do seu motor

A forma mais segura de localizar os dados é começar pelo manual de reparação do fabricante ou pela literatura técnica autorizada. Oficinas especializadas também utilizam sistemas de informação automotiva que organizam torque, sequência de aperto, tolerâncias e procedimentos por código de motor.

O manual do proprietário é útil para manutenção básica, mas frequentemente não traz informações detalhadas de desmontagem do cabeçote. Quando o trabalho envolve retífica, sincronismo de distribuição ou diagnóstico de superaquecimento, a assistência de um profissional qualificado reduz a chance de falhas caras.

Também vale compreender a unidade usada. No Brasil, a referência técnica moderna é o N·m, mas documentos antigos podem trazer kgf·m ou lbf·ft. Conversões devem ser feitas com atenção, pois confundir unidades altera significativamente o aperto. A explicação sobre o conceito físico de torque ajuda a entender por que comprimento da alavanca e força aplicada interferem no resultado.

Para instruções de segurança e conservação do veículo, materiais institucionais de trânsito também são uma fonte complementar. O portal oficial de trânsito do Governo Federal reúne conteúdos voltados à circulação segura e à responsabilidade na manutenção veicular.

Perguntas frequentes

Posso usar uma tabela de torque genérica no meu carro?

Não é recomendado. A tabela precisa corresponder ao código exato do motor e ao tipo de parafuso e junta utilizados. Valores genéricos podem servir apenas para estudo, jamais como base definitiva para a montagem.

O que acontece se o torque do cabeçote ficar abaixo do especificado?

A carga de fixação pode ser insuficiente para vedar corretamente a junta. Como consequência, podem ocorrer vazamentos de compressão, óleo ou líquido de arrefecimento, perda de desempenho e superaquecimento.

É possível apertar o cabeçote sem medidor de ângulo?

Se o manual prevê aperto angular, o uso de medidor de ângulo é o adequado. Estimar o giro visualmente reduz a precisão e pode comprometer a carga de aperto, sobretudo em motores com parafusos de alongamento.

Todo cabeçote precisa de reaperto depois de montado?

Não. A necessidade de reaperto depende do projeto do motor e deve estar expressamente indicada na documentação técnica. Em muitos motores modernos, reapertar sem orientação não é necessário e pode ser prejudicial.

Conclusão

A tabela de torque do cabeçote é parte central de uma montagem de motor confiável. Mais do que decorar um número, é necessário entender a sequência, as fases de torque, os graus de aperto e as condições exigidas para parafusos, roscas e junta.

Usar a especificação exata do motor, ferramentas apropriadas e componentes em boas condições diminui o risco de vazamentos, empenamento e retrabalho. Diante de dúvidas sobre o código do motor, o estado do cabeçote ou o procedimento de aperto, a avaliação de uma oficina ou retífica qualificada é a medida mais prudente.

Referências

• Robert Bosch GmbH — Manual de Tecnologia Automotiva.
• SAE International — Publicações técnicas sobre fixadores e juntas de motores.
• ABNT — Normas técnicas aplicáveis a ferramentas de aperto e unidades de medida.
• Governo Federal — Conteúdos institucionais sobre trânsito e manutenção veicular.
