Tabela de cabo de alumínio: amperagem e dimensionamento

Consultar uma tabela de cabo de alumínio amperagem é uma etapa importante para quem precisa compreender a capacidade de condução de corrente em uma instalação elétrica. Ela relaciona a seção nominal do condutor, geralmente indicada em milímetros quadrados (mm²), com uma corrente máxima admissível em determinadas condições de uso. Porém, esse valor não é universal: ele muda conforme a forma de instalação, a temperatura ambiente, a quantidade de cabos agrupados e o tipo de isolação.

O alumínio é usado principalmente em alimentadores, ramais de entrada, redes aéreas e circuitos de maior seção. Em comparação com o cobre, ele conduz menos eletricidade para a mesma área de seção. Por isso, para transportar uma corrente equivalente, um cabo de alumínio normalmente precisa ter uma seção maior. Essa característica não torna o material inadequado; apenas exige projeto, conexões e montagem compatíveis.

Este guia explica como ler tabelas de capacidade de corrente, quais fatores alteram a amperagem suportada e por que não é seguro escolher um cabo somente pelo número de amperes. O objetivo é oferecer uma base prática para interpretar especificações, conversar com um eletricista qualificado e evitar decisões que possam causar aquecimento, quedas de tensão ou falhas na instalação.

O que a amperagem de um cabo realmente indica

A amperagem, expressa em ampères (A), representa a intensidade da corrente elétrica que percorre um condutor. Quando essa corrente passa pelo cabo, há aquecimento devido à resistência elétrica do material. Todo condutor possui um limite térmico: se a corrente for alta demais para sua seção e condição de instalação, a temperatura pode ultrapassar o que a isolação suporta.

Assim, a capacidade de corrente indicada em tabelas não significa que o cabo deve operar continuamente no limite. Trata-se de uma referência técnica calculada ou ensaiada para condições específicas. O dimensionamento correto considera também a corrente de projeto da carga, o disjuntor de proteção, o comprimento do circuito, a queda de tensão e a capacidade de interrupção dos dispositivos de proteção.

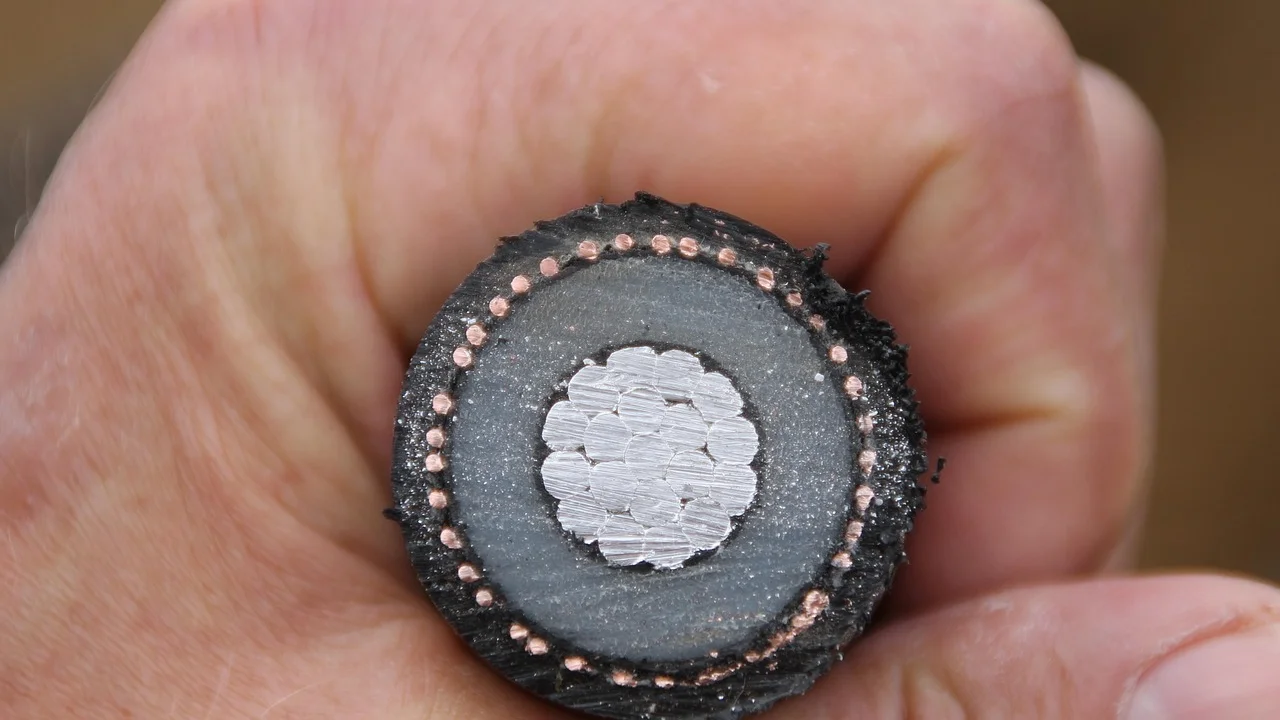

Seção nominal não é a mesma coisa que diâmetro

A medida mais usada na identificação de cabos é a seção nominal, em mm². Ela corresponde à área da seção transversal do material condutor, e não ao diâmetro externo do cabo, que também inclui a isolação. Um cabo de 16 mm², por exemplo, não possui 16 milímetros de diâmetro.

Ao comparar produtos, procure a seção nominal impressa na capa do cabo, na embalagem ou na ficha técnica. Também é necessário confirmar se o produto é destinado a instalações elétricas fixas, se possui isolação apropriada para a tensão do sistema e se atende às normas aplicáveis. Cor, aparência ou espessura visual não substituem essas verificações.

Por que o cabo de alumínio exige atenção especial

O alumínio tem maior resistividade elétrica que o cobre. Em termos simples, ele oferece maior oposição à passagem da corrente quando comparado a um condutor de cobre de mesma seção e comprimento. Por isso, ao substituir cobre por alumínio em um projeto, não se deve manter automaticamente a mesma bitola.

Outra diferença importante está nas conexões. O alumínio requer terminais, conectores, barramentos e dispositivos explicitamente adequados ao seu uso. Conexões incompatíveis, apertos incorretos ou contato direto mal planejado entre metais diferentes podem elevar a resistência de contato. Isso favorece o aquecimento localizado, que pode comprometer o terminal, a isolação e o equipamento conectado.

Aplicações mais comuns

Em instalações residenciais e comerciais, o cabo de alumínio aparece com frequência em trechos de entrada de energia e alimentadores de maior porte, sempre conforme o padrão da distribuidora e o projeto elétrico. Nas redes de distribuição, a utilização do alumínio é ainda mais comum devido à relação entre peso, custo e desempenho em grandes extensões.

Já em circuitos internos de pequena seção, como pontos de iluminação e tomadas usuais, o cobre é muito mais frequente. A viabilidade do alumínio depende das exigências normativas, das especificações do fabricante e das regras da concessionária local. Antes de comprar, é indispensável conferir se o uso pretendido é permitido e tecnicamente indicado.

• Alimentadores: levam energia do ponto de entrada até quadros ou subquadros.
• Ramais de entrada: conectam a medição ou o ponto de entrega à instalação, conforme o padrão local.
• Redes aéreas: utilizam condutores de alumínio em diversas configurações.
• Circuitos de grande seção: podem empregar alumínio quando o projeto prevê materiais e terminações apropriados.

Como interpretar a tabela de cabo de alumínio amperagem

Uma tabela de capacidade de condução de corrente deve ser lida junto com o cabeçalho que informa suas condições. Duas tabelas podem trazer valores diferentes para o mesmo cabo de alumínio porque consideram métodos de instalação distintos. Um cabo instalado ao ar livre dissipa calor de uma forma; dentro de eletroduto embutido, de outra; enterrado, de outra ainda.

A tabela a seguir tem caráter didático e ilustrativo. Ela mostra tendências gerais de seções de alumínio em instalações de baixa tensão. Não deve ser usada isoladamente para executar uma obra, definir padrão de entrada ou selecionar a proteção de um circuito. Para isso, devem prevalecer o projeto, a norma técnica aplicável, a documentação do fabricante e os requisitos da distribuidora.

Em documentos técnicos, a expressão ampacidade costuma designar a capacidade de condução de corrente de um condutor nas condições estabelecidas. Esse conceito é mais preciso do que dizer simplesmente que um cabo “aguenta” determinada amperagem. A ampacidade é vinculada ao limite de temperatura do cabo e à forma como ele troca calor com o ambiente.

Para consultar valores normativos, profissionais recorrem a tabelas técnicas e aplicam fatores de correção. A norma de instalações elétricas de baixa tensão é a ABNT NBR 5410, referência para diversos critérios de projeto e execução. Como normas podem sofrer revisões e exigem interpretação técnica, o acesso à versão vigente e a atuação de profissional habilitado são medidas importantes.

Fatores que alteram a capacidade de corrente

Uma mesma seção de cabo pode apresentar capacidades admissíveis bastante diferentes conforme as condições reais de montagem. Ignorar essas variáveis é um dos erros mais frequentes ao usar tabelas simplificadas encontradas em catálogos ou anúncios. A corrente não deve ser definida apenas pela seção estampada no produto.

O primeiro fator é o método de instalação. Cabos instalados em eletrodutos embutidos em parede, em canaletas fechadas, em bandejas ventiladas, em eletrodutos aparentes ou diretamente enterrados dissipam calor de maneiras diferentes. Quanto maior a dificuldade de dissipação, menor tende a ser a corrente admissível para manter a temperatura dentro do limite da isolação.

Temperatura ambiente e tipo de isolação

As tabelas costumam considerar uma temperatura ambiente de referência. Se o cabo for instalado em local quente, exposto ao sol, próximo a fontes de calor ou dentro de compartimento pouco ventilado, pode ser necessário aplicar um fator de correção. Esse ajuste reduz a capacidade de corrente indicada inicialmente.

O material isolante também influencia. Cabos com diferentes classes térmicas suportam temperaturas máximas distintas em regime contínuo, em sobrecarga ou em curto-circuito. A identificação do produto, a ficha técnica e a embalagem devem informar dados como tensão nominal, tipo de isolação e condições de aplicação.

Agrupamento de circuitos

Quando muitos cabos carregados ficam juntos no mesmo eletroduto, canaleta ou bandeja, o calor de um interfere no outro. Nessa situação, é usual reduzir a ampacidade por meio de fatores de agrupamento. O número de condutores efetivamente carregados é relevante; condutores de proteção, por exemplo, têm tratamento diferente na análise térmica.

Também é necessário observar a disposição física dos cabos. Circuitos separados, bem espaçados e com ventilação podem ter comportamento térmico diferente de condutores comprimidos em um espaço estreito. Por isso, uma instalação organizada não é apenas uma questão estética: ela também contribui para inspeção, manutenção e controle térmico.

Relação entre cabo, disjuntor e carga elétrica

O disjuntor protege principalmente os condutores contra sobrecorrentes, desde que esteja corretamente selecionado e instalado. Ele não deve ser escolhido apenas com base na potência aparente de um equipamento ou na corrente nominal do cabo. É preciso coordenar a corrente de projeto da carga, a capacidade do condutor e as características do dispositivo de proteção.

Em termos gerais, o circuito deve ser planejado para que a corrente esperada não ultrapasse a capacidade admissível do cabo e para que o disjuntor atue antes que uma sobrecarga persistente provoque dano ao condutor. Há ainda particularidades relacionadas a correntes de partida de motores, curvas de disparo, seletividade, tipo de carga e possíveis correntes de curto-circuito.

“Segurança em instalações e serviços em eletricidade é fundamental para a proteção dos trabalhadores e das pessoas que possam ser afetadas.”

Princípio presente na NR-10, do Ministério do Trabalho e Emprego

Na prática, aumentar o disjuntor para impedir que ele desarme sem revisar a instalação pode ser perigoso. Se o desarme ocorre por sobrecarga, há causas que precisam ser investigadas: excesso de equipamentos no circuito, cabo subdimensionado, mau contato, falha no equipamento, temperatura elevada ou escolha inadequada da proteção.

1. Levante as cargas que serão alimentadas e identifique suas potências, tensões e características de funcionamento.
2. Calcule ou estime a corrente de projeto considerando o tipo de circuito e os critérios de demanda aplicáveis.
3. Defina o método de instalação: eletroduto, bandeja, trecho enterrado, área externa ou outra condição prevista.
4. Consulte a tabela adequada ao cabo de alumínio, à isolação e ao método de instalação escolhido.
5. Aplique fatores de correção por temperatura ambiente e agrupamento, quando necessários.
6. Verifique a queda de tensão ao longo do percurso, especialmente em alimentadores extensos.
7. Selecione disjuntor, conectores e terminais compatíveis com o condutor e com o projeto.
8. Peça a execução, os testes e a inspeção a um profissional qualificado.

Queda de tensão: por que o comprimento muda o cálculo

Mesmo que o cabo tenha ampacidade suficiente, o comprimento do circuito pode exigir uma seção maior por causa da queda de tensão. À medida que a corrente percorre o condutor, uma parcela da tensão é perdida devido à resistência elétrica. Quanto maior a distância e a corrente, maior tende a ser essa perda.

Em uma instalação residencial, uma queda de tensão excessiva pode ser percebida como iluminação enfraquecendo, equipamentos com funcionamento instável, aquecimento anormal em motores ou dificuldade de partida de determinadas cargas. Em instalações maiores, a análise precisa considerar também reatância, fator de potência, configuração do circuito e características da alimentação.

O alumínio requer atenção adicional nesse ponto porque sua resistência é maior que a do cobre para uma mesma seção. Em percursos longos, a seleção da bitola pode ser determinada mais pela queda de tensão do que pela capacidade de corrente. Por isso, escolher o cabo apenas com base no disjuntor ou em uma tabela curta de amperagem pode levar a resultados insatisfatórios.

Um bom projeto verifica simultaneamente a capacidade de corrente, a queda de tensão, a proteção contra curto-circuito, a coordenação dos dispositivos e a adequação mecânica do cabo. Esse conjunto de verificações é o que torna uma instalação confiável ao longo do tempo.

Conexões e montagem segura de cabos de alumínio

A qualidade da conexão é decisiva em qualquer instalação elétrica, mas merece cuidado especial com condutores de alumínio. O terminal deve ser compatível com o material e com a seção do cabo. Também é necessário respeitar o torque de aperto indicado pelo fabricante do conector, do disjuntor ou do barramento, utilizando ferramenta apropriada quando exigido.

Apertar pouco pode aumentar a resistência de contato e provocar aquecimento. Apertar demais pode deformar ou danificar os fios do condutor e o próprio terminal. Não é recomendável improvisar conexões com peças sem identificação, misturar materiais sem compatibilidade declarada ou adaptar terminais de forma artesanal.

Cuidados durante a instalação

• Use cabos certificados e destinados à aplicação elétrica planejada.
• Confirme a compatibilidade do terminal ou conector com alumínio e com a seção do cabo.
• Respeite o raio de curvatura recomendado para evitar danos mecânicos ao condutor e à isolação.
• Evite emendas desnecessárias, especialmente em locais de difícil inspeção.
• Identifique os circuitos e mantenha o quadro elétrico organizado.
• Não trabalhe em circuitos energizados; desligamento, bloqueio e verificação de ausência de tensão são indispensáveis.

As exigências para padrões de entrada, caixas de medição, ramais e materiais aceitos podem variar de acordo com a região e a distribuidora. Antes de alterar uma entrada de energia, consulte o manual técnico da concessionária responsável pelo fornecimento. Para conceitos básicos sobre o material, o verbete alumínio na Wikipédia oferece uma introdução geral, mas não substitui documentação elétrica específica.

Erros comuns ao usar tabelas de amperagem

O primeiro erro é adotar uma tabela de internet sem saber para qual método de instalação ela foi preparada. Muitas imagens e planilhas circulam sem fonte, sem unidade clara, sem indicação de temperatura e sem informar se os valores se referem a cobre ou alumínio. Uma tabela incompleta pode levar a um dimensionamento inadequado.

Outro problema recorrente é considerar que a bitola do cabo e o valor do disjuntor tenham uma relação fixa. Não existe uma combinação única que sirva para todos os cenários. Um mesmo cabo pode ter diferentes correntes admissíveis conforme a instalação; além disso, o disjuntor deve ser escolhido de acordo com a carga, a seção, os fatores de correção e as demais condições de proteção.

Sinais que merecem avaliação imediata

Cheiro de queimado, escurecimento de terminais, isolação ressecada, disjuntor desarmando com frequência, tomadas ou quadros quentes e oscilações em equipamentos são sinais que não devem ser ignorados. Desligue o circuito quando houver indício de aquecimento anormal e solicite uma avaliação técnica.

Também não é adequado resolver falhas substituindo o disjuntor por outro de corrente maior sem uma análise do circuito. Essa medida pode retirar uma proteção que estava atuando corretamente e deixar o condutor exposto a sobrecarga. A solução depende da causa: redistribuição de cargas, correção de conexão, novo circuito, ajuste de seção ou substituição de equipamento defeituoso.

Perguntas frequentes

Cabo de alumínio pode ser usado em instalação residencial?

Pode ser utilizado em situações previstas pelo projeto, pelas normas aplicáveis e pelo padrão da distribuidora, especialmente em alimentadores e ramais de entrada. É essencial que o cabo, os terminais, os conectores e os dispositivos sejam compatíveis com alumínio. Para circuitos internos de menor seção, o cobre é usualmente mais empregado.

Qual cabo de alumínio suporta determinada amperagem?

Não há uma resposta segura sem conhecer o método de instalação, a temperatura ambiente, o agrupamento de condutores, o tipo de isolação, o comprimento do circuito e a carga atendida. A seção deve ser definida por cálculo e consulta à tabela técnica apropriada, e não somente por uma equivalência genérica de amperes.

Posso ligar cabo de alumínio diretamente em disjuntor comum?

Somente se o borne do disjuntor for especificado pelo fabricante para receber condutor de alumínio na seção utilizada. Caso contrário, deve-se usar solução de conexão apropriada, definida por profissional habilitado. A compatibilidade precisa estar documentada; não se deve presumir que todo borne aceita alumínio.

Por que um cabo de alumínio precisa ser maior que um de cobre?

Porque o alumínio apresenta maior resistência elétrica para uma mesma seção. Para conduzir uma corrente equivalente com aquecimento e queda de tensão controlados, normalmente é necessário aumentar a área do condutor. A equivalência exata varia conforme o circuito e deve ser calculada tecnicamente.

Conclusão

Uma tabela de cabo de alumínio e amperagem é uma ferramenta de consulta, não uma regra isolada para definir a instalação. A leitura correta exige identificar a seção do condutor, o tipo de isolação, o método de instalação, a temperatura, o agrupamento de cabos e o comprimento do percurso. Esses elementos determinam a capacidade efetiva de condução de corrente.

Ao planejar uma entrada de energia, um alimentador ou uma ampliação de carga, priorize materiais certificados, conectores compatíveis e proteção adequadamente coordenada. Em qualquer dúvida sobre aquecimento, disjuntores ou seleção de cabos, a medida mais segura é recorrer a eletricista qualificado ou engenheiro eletricista responsável pelo projeto.

Referências

• Associação Brasileira de Normas Técnicas — ABNT NBR 5410: Instalações elétricas de baixa tensão.
• Ministério do Trabalho e Emprego — NR-10: Segurança em Instalações e Serviços em Eletricidade.
• Instituto Nacional de Metrologia, Qualidade e Tecnologia — informações sobre avaliação da conformidade de materiais elétricos.
• Fabricantes de cabos elétricos — catálogos técnicos de condutores de alumínio para baixa tensão.
