Tabela de dimensionamento de cabos: como interpretar

A tabela de dimensionamento de cabos é uma ferramenta usada para orientar a escolha da seção nominal dos condutores de uma instalação elétrica. Ela relaciona, principalmente, a capacidade de condução de corrente do cabo com as condições em que ele será instalado. Na prática, ajuda a responder a uma dúvida comum: qual bitola é compatível com determinado circuito?

Mas a leitura correta não se resume a procurar uma potência e escolher o primeiro número disponível. O dimensionamento seguro considera a corrente de projeto, o método de instalação, a quantidade de condutores agrupados, a temperatura ambiente, a queda de tensão e a proteção por disjuntor. Uma tabela é parte do processo técnico, não um atalho para dispensar cálculos e verificações.

Em reformas e construções, decisões equivocadas nessa etapa podem provocar aquecimento dos condutores, desarmes frequentes, perda de desempenho de equipamentos e risco de incêndio. Este guia explica como interpretar tabelas, fazer estimativas iniciais e reconhecer as situações em que o projeto ou a avaliação de um profissional habilitado é indispensável.

O que a tabela de dimensionamento de cabos informa

As tabelas elétricas apresentam valores de capacidade de condução de corrente, normalmente expressos em ampères (A), para cabos de diferentes seções nominais, dadas em milímetros quadrados (mm²). A seção indica a área do material condutor; portanto, não deve ser confundida simplesmente com o diâmetro externo do fio ou do cabo, que também inclui isolação e revestimentos.

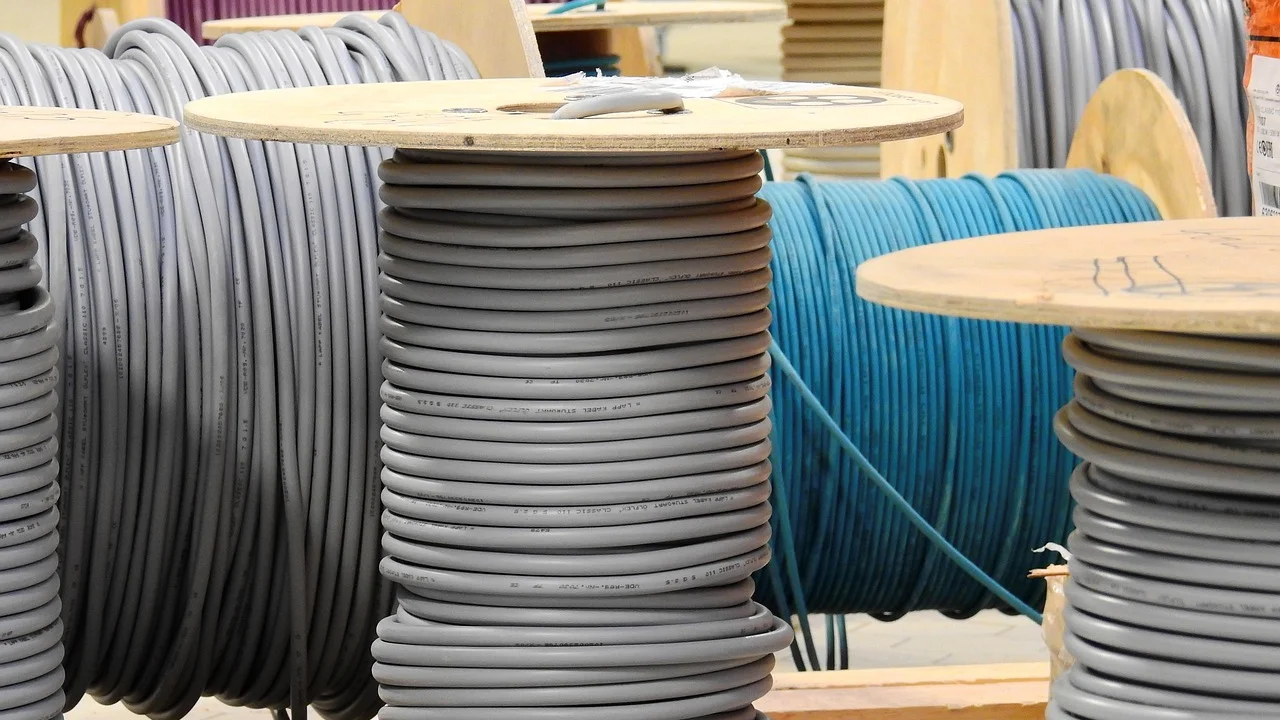

Em instalações prediais, é comum encontrar seções como 1,5 mm², 2,5 mm², 4 mm², 6 mm² e valores maiores. Em regra, um condutor de maior seção oferece menor resistência elétrica e tende a suportar correntes mais altas nas condições previstas. Porém, isso não significa que se deva escolher cabos apenas pelo valor máximo de corrente: o uso deve ser compatível com o circuito, os terminais, os eletrodutos e os dispositivos de proteção.

O que varia de uma tabela para outra

Uma mesma seção de cabo pode aparecer associada a correntes diferentes conforme a tabela consultada. Isso acontece porque a capacidade de condução depende do tipo de isolação, do material condutor, do método de referência de instalação e da temperatura. Um cabo instalado em eletroduto embutido em alvenaria, por exemplo, dissipa calor de forma diferente de um cabo instalado ao ar livre.

Por essa razão, uma tabela só faz sentido quando lida junto com seus cabeçalhos, notas e fatores de correção. Verifique se ela se refere a cobre ou alumínio, se trata de condutores isolados ou cabos multipolares, qual é a classe de temperatura da isolação e qual método de instalação foi adotado. Sem essas informações, o número em ampères pode ser inadequado para o caso real.

Conceitos essenciais antes de escolher a bitola

O primeiro dado a determinar é a corrente de projeto do circuito. Em uma estimativa para cargas predominantemente resistivas, como chuveiros e aquecedores elétricos, a relação básica é potência dividida por tensão: I = P / V. Assim, um equipamento de 5.500 W ligado em 220 V demanda aproximadamente 25 A. Em 127 V, a mesma potência exigiria uma corrente consideravelmente maior.

Nem todas as cargas, entretanto, podem ser avaliadas apenas com essa conta simples. Motores, aparelhos de ar-condicionado, fontes eletrônicas e equipamentos com características específicas podem exigir análise do fator de potência, da corrente de partida, da recomendação do fabricante e das regras aplicáveis ao circuito. A placa de identificação do equipamento costuma trazer dados essenciais, como tensão, potência ou corrente nominal.

Outro ponto importante é a diferença entre circuito e carga. Um circuito de tomadas pode alimentar vários aparelhos ao longo do dia, e a soma de suas correntes pode ser relevante. Por isso, a previsão de cargas precisa ser feita considerando o uso esperado do ambiente, a divisão dos circuitos e os critérios de demanda definidos no projeto elétrico.

Por que a tensão muda o resultado

Para uma mesma potência, circuitos de maior tensão conduzem menor corrente. Isso ajuda a explicar por que cargas de alta potência, como certos chuveiros e fornos elétricos, são frequentemente previstas em 220 V quando há disponibilidade dessa tensão. Menor corrente pode reduzir a seção necessária em determinadas condições, mas a decisão não depende somente disso.

É fundamental confirmar a tensão real no quadro e no ponto de uso antes de qualquer intervenção. Ligar um equipamento incompatível ou alterar a tensão sem adequação da instalação pode danificar o aparelho e gerar situações perigosas. Em caso de dúvida, a identificação dos condutores e a configuração do fornecimento devem ser verificadas por profissional qualificado.

Como ler uma tabela de dimensionamento passo a passo

A leitura organizada evita erros comuns, como selecionar um cabo somente pela potência do aparelho ou usar a capacidade indicada para outra condição de instalação. O ponto de partida é reunir os dados do circuito e confrontá-los com a tabela técnica apropriada.

1. Identifique a carga: consulte placa, manual ou projeto para obter potência, tensão e, quando fornecida, a corrente nominal.
2. Calcule ou confirme a corrente de projeto: use a relação adequada à natureza da carga e considere fatores específicos quando necessários.
3. Defina o método de instalação: considere eletroduto embutido, aparente, bandeja, passagem subterrânea ou outra condição real.
4. Verifique agrupamento e temperatura: aplique fatores de correção quando mais circuitos compartilham o mesmo caminho ou há calor acima da condição de referência.
5. Selecione a seção preliminar: escolha um condutor cuja capacidade corrigida seja compatível com a corrente do circuito.
6. Confirme queda de tensão e proteção: avalie o comprimento e coordene cabo, disjuntor e demais dispositivos de proteção.
7. Revise a instalação completa: confira condutor de proteção, conexões, compatibilidade dos componentes e requisitos normativos.

Depois de encontrar uma seção que suporte a corrente, ainda não encerre a análise. O cabo precisa permanecer adequadamente protegido pelo disjuntor. Um disjuntor superdimensionado pode deixar de interromper o circuito antes de o condutor atingir uma condição de sobrecarga prejudicial. Por outro lado, uma proteção inadequadamente pequena pode causar desarmes sem que necessariamente exista defeito no cabo.

Exemplo de raciocínio sem substituir o projeto

Imagine uma carga resistiva de 4.400 W em 220 V. A estimativa de corrente pela divisão de potência por tensão é de 20 A. A partir daí, não é correto concluir automaticamente uma bitola apenas olhando uma lista genérica. É preciso verificar o modo como o circuito será instalado, o comprimento do trecho, se haverá agrupamento de cabos e qual disjuntor será empregado.

Se esse circuito percorre uma distância longa até o equipamento, a queda de tensão pode levar à escolha de uma seção acima da que seria aceita apenas pela capacidade de corrente. Esse exemplo mostra por que tabelas de internet, sem contexto e sem notas técnicas, não devem ser usadas como instrução definitiva de execução.

Fatores que alteram a capacidade do cabo

Os valores publicados nas tabelas costumam ser calculados para condições de referência. Na obra real, o cabo pode trabalhar em cenário mais desfavorável, com pouco espaço para dissipar calor ou com diversos circuitos reunidos. Nesses casos, usam-se fatores de correção, que reduzem a capacidade de condução considerada no dimensionamento.

• Temperatura ambiente: temperaturas maiores dificultam a dissipação de calor e podem exigir redução da capacidade admissível.
• Agrupamento: vários cabos carregados lado a lado aquecem mutuamente, alterando a corrente suportada por cada um.
• Método de instalação: eletrodutos, paredes, forros, bandejas e trechos ao ar livre apresentam condições térmicas diferentes.
• Número de condutores carregados: a quantidade de condutores ativos no mesmo eletroduto influencia o aquecimento.
• Tipo de isolação: a temperatura máxima suportada pelo material isolante interfere nos limites de uso do condutor.
• Comprimento do circuito: embora não altere diretamente a capacidade térmica, é decisivo para a queda de tensão.

Também é necessário considerar o material. Em instalações internas de baixa tensão, o cobre é largamente utilizado. Condutores de alumínio possuem características próprias e demandam cuidados adicionais com seções, conexões e terminais compatíveis. Nunca se deve substituir um material pelo outro usando equivalência improvisada ou apenas a mesma medida em mm².

Queda de tensão: o limite que muitas vezes é esquecido

A queda de tensão é a diferença entre a tensão disponível na origem do circuito e a tensão que chega à carga quando há corrente circulando. Em percursos longos, um cabo de seção pequena pode permitir que a carga receba tensão inferior à esperada. Isso pode causar iluminação menos eficiente, funcionamento irregular de equipamentos e aquecimento adicional em alguns casos.

O cálculo depende do comprimento de ida e volta do circuito, da corrente, do material e da seção do condutor, entre outros elementos. Em vez de confiar em uma regra genérica, consulte as prescrições técnicas aplicáveis à instalação. A norma técnica brasileira associada a instalações elétricas de baixa tensão é uma referência fundamental para esse trabalho.

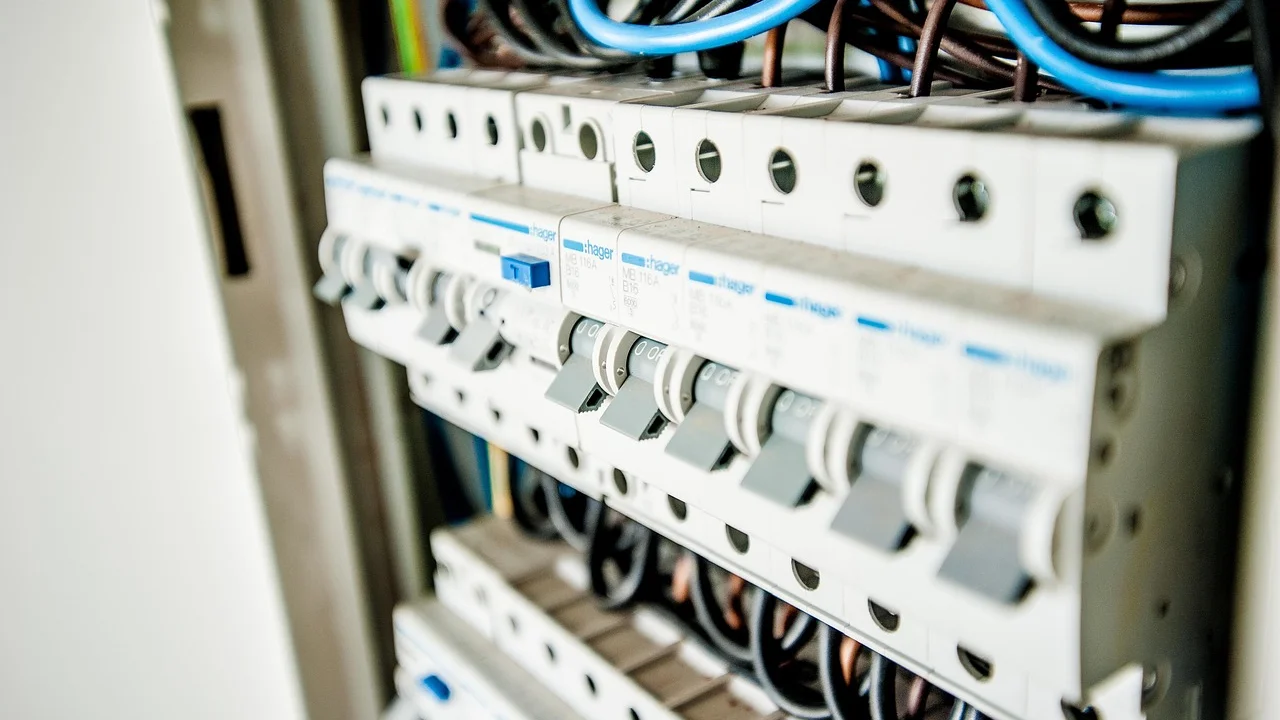

Relação entre cabos, disjuntores e circuitos

O disjuntor não é escolhido apenas para “aguentar” a carga. Sua função inclui proteger os condutores contra sobrecorrentes, dentro dos critérios previstos para o projeto. A coordenação correta exige que a corrente de utilização, a capacidade corrigida do condutor e a corrente nominal do dispositivo de proteção estejam em relação compatível.

Além disso, disjuntores possuem curvas de atuação e capacidades de interrupção que precisam ser adequadas ao tipo de circuito e à instalação. Circuitos com motores ou outras cargas com corrente de partida podem exigir avaliação mais detalhada. Trocar o disjuntor por outro de maior corrente para impedir desarmes é uma prática perigosa quando a causa do problema não foi identificada.

“A eletricidade é uma forma de energia.”

Wikipédia, verbete Eletricidade

Essa ideia elementar reforça a necessidade de tratar circuitos elétricos com respeito técnico: energia elétrica pode ser útil, mas seus efeitos térmicos e os riscos de choque exigem materiais adequados, instalação correta e proteção eficiente. Para uma visão geral dos conceitos físicos envolvidos, consulte o verbete Eletricidade.

Seções mínimas e finalidade dos circuitos

Em instalações residenciais, o projeto costuma separar circuitos de iluminação, tomadas de uso geral e cargas específicas de maior potência. Essa divisão facilita a proteção, reduz a chance de sobrecarga concentrada e permite manutenção mais segura. Os valores mínimos e os critérios de aplicação devem observar a norma e as características do imóvel.

É importante não usar extensões permanentes, emendas improvisadas ou adaptadores como solução para falta de circuitos. Quando uma tomada aquece, um plugue escurece, o disjuntor desarma repetidamente ou há cheiro de material queimado, interrompa o uso da carga quando for seguro fazê-lo e solicite inspeção. Esses sinais podem indicar mau contato, sobrecarga ou dimensionamento inadequado.

Erros comuns ao consultar tabelas de cabos

Um erro recorrente é procurar na internet uma correspondência fixa entre disjuntor e seção de cabo e aplicá-la a todos os casos. Relações simplificadas podem servir como referência inicial de estudo, mas falham quando ignoram a forma de instalação, a distância do circuito e as correções necessárias. A segurança elétrica depende das condições específicas, não de uma associação isolada.

Também é comum confundir a seção do condutor com a espessura visual do cabo. Dois produtos podem parecer semelhantes por fora, mas ter seções, materiais ou classes de isolação distintos. A identificação deve ser lida na embalagem, na marcação do próprio cabo e na documentação técnica do fabricante.

Situações que exigem atenção profissional imediata

Instalações antigas, quadros sem identificação, circuitos com condutores deteriorados, reformas que aumentam a carga e imóveis com sinais de aquecimento são exemplos que merecem avaliação especializada. Também é recomendável contratar profissional habilitado para dimensionar alimentadores, entradas de energia, sistemas trifásicos, equipamentos de alta potência, circuitos externos e instalações com necessidades especiais.

A Associação Brasileira de Normas Técnicas publica normas técnicas que orientam requisitos de segurança e desempenho. Informações institucionais sobre a norma de instalações elétricas de baixa tensão podem ser encontradas na página da ABNT. O acesso integral e a aplicação das normas devem ocorrer de forma regular e por quem tenha competência técnica para interpretá-las.

Boas práticas para uma instalação mais segura

O bom dimensionamento começa no planejamento e continua na execução. Cabos compatíveis com o circuito perdem sua vantagem se forem conectados com terminais errados, comprimidos de forma inadequada ou instalados em eletrodutos lotados. A qualidade das conexões é tão importante quanto a escolha da seção nominal.

Antes de mexer no quadro ou em qualquer condutor, desligue a alimentação pelo meio apropriado e adote medidas para impedir religamento acidental. Nunca confie apenas na posição de uma chave: a ausência de tensão deve ser verificada com instrumento adequado e procedimento seguro. Pessoas sem treinamento não devem realizar intervenções em partes energizadas.

• Use cabos certificados e apropriados para a finalidade prevista.
• Identifique os circuitos no quadro de distribuição de forma clara e durável.
• Mantenha conexões protegidas em caixas e utilize conectores adequados.
• Evite emendas escondidas em paredes, forros ou eletrodutos.
• Não exceda a ocupação admissível dos eletrodutos.
• Preveja aterramento e dispositivos de proteção conforme o projeto.
• Guarde manuais, diagramas e registros de alterações feitas na instalação.

Uma documentação simples do imóvel facilita futuras manutenções. Anotar a finalidade de cada circuito, a localização dos pontos, as proteções instaladas e eventuais alterações ajuda a evitar intervenções por tentativa e erro. Em imóveis alugados, comunique o responsável antes de executar mudanças na rede elétrica.

Perguntas frequentes

O que significa mm² no cabo elétrico?

Mm² significa milímetro quadrado e indica a seção nominal do condutor. Quanto maior essa área, menor tende a ser a resistência elétrica do condutor e maior pode ser sua capacidade de condução de corrente, desde que consideradas as condições de instalação e a isolação.

Posso escolher o cabo somente pela potência do aparelho?

Não. A potência ajuda a estimar a corrente quando a tensão é conhecida, mas não substitui a análise de comprimento, método de instalação, agrupamento, temperatura, tipo de carga e proteção por disjuntor. A tabela deve ser aplicada ao contexto real do circuito.

Por que um cabo pode aquecer mesmo com o disjuntor ligado?

O aquecimento pode ocorrer por sobrecarga, mau contato, emenda defeituosa, terminal incompatível, condutor subdimensionado ou deterioração do material. O disjuntor não elimina todas as causas possíveis de aquecimento localizado. O circuito deve ser desligado e avaliado por profissional qualificado.

É seguro aumentar o disjuntor para ele parar de desarmar?

Não sem avaliação técnica. O desarme pode indicar sobrecarga, curto-circuito, falha do equipamento ou defeito na instalação. Aumentar a corrente nominal do disjuntor sem verificar a capacidade dos cabos pode retirar uma proteção necessária e elevar o risco de danos e incêndio.

Conclusão

Interpretar uma tabela de dimensionamento de cabos exige mais do que associar uma bitola a uma potência. A escolha segura reúne corrente de projeto, tensão, método de instalação, fatores de correção, comprimento do circuito, queda de tensão e coordenação com os dispositivos de proteção. Cada elemento influencia o resultado final.

Use tabelas técnicas como apoio para compreender a instalação e planejar perguntas objetivas ao profissional responsável. Para executar, alterar ou ampliar circuitos, especialmente os de maior potência, conte com eletricista qualificado e com um projeto compatível com as normas aplicáveis. Essa é a forma mais responsável de preservar equipamentos, patrimônio e pessoas.

Referências

• Associação Brasileira de Normas Técnicas — ABNT NBR 5410: Instalações elétricas de baixa tensão.
• Associação Brasileira de Normas Técnicas — Informações institucionais sobre normas técnicas.
• Instituto Nacional de Metrologia, Qualidade e Tecnologia — Informações sobre avaliação da conformidade de materiais elétricos.
• Wikipédia — Eletricidade.
