Tabela de amperagem de cabos: como escolher a bitola

Consultar uma tabela de amperagem de cabos parece simples: basta localizar a bitola e verificar quantos amperes ela suporta. Na prática, porém, esse número não pode ser usado de forma isolada. A capacidade de condução de corrente de um cabo varia conforme o tipo de isolação, a maneira como ele foi instalado, a quantidade de condutores agrupados, a temperatura do ambiente e outras condições do circuito.

Por isso, uma escolha correta não consiste apenas em comprar um fio “mais grosso”. É preciso relacionar a carga que será alimentada, a tensão da rede, o comprimento do percurso, o dispositivo de proteção e as regras técnicas aplicáveis. Um cabo subdimensionado pode aquecer excessivamente, perder isolação e elevar o risco de falhas. Já um circuito bem dimensionado ajuda a preservar equipamentos e a tornar o uso da instalação mais seguro.

Este guia explica como interpretar as tabelas, quais critérios devem acompanhar a consulta e em quais situações é indispensável contar com um profissional habilitado. As informações são educativas e ajudam na compreensão do tema, mas não substituem o projeto ou a avaliação de uma instalação real.

O que mostra uma tabela de amperagem de cabos

Uma tabela de amperagem informa a capacidade de condução de corrente de condutores elétricos em determinadas condições. Em outras palavras, ela indica a corrente máxima que um cabo pode transportar sem ultrapassar a temperatura admissível de sua isolação, desde que sejam respeitadas as condições adotadas para elaborar aquela tabela.

Essa capacidade costuma ser apresentada em amperes e organizada pela seção nominal do condutor, normalmente expressa em milímetros quadrados, como 1,5 mm², 2,5 mm², 4 mm² e assim por diante. No uso cotidiano, muitas pessoas chamam essa medida de “bitola”, embora seja importante verificar no produto a seção nominal informada pelo fabricante.

O valor encontrado em uma tabela não é uma permissão automática para utilizar qualquer disjuntor de mesmo número. O disjuntor deve proteger o condutor, e a carga deve ser compatível com ambos. Além disso, tabelas de fabricantes podem trazer cenários específicos, como cabos em eletroduto embutido, em canaleta, sobre parede ou ao ar livre.

Capacidade de corrente não é potência

A amperagem mede a intensidade da corrente elétrica; a potência, por sua vez, é medida em watts. Para estimar a corrente de um aparelho, é comum usar a relação entre potência e tensão. Em circuitos simples, a aproximação é dada por corrente = potência ÷ tensão. Assim, um equipamento de 2.200 W ligado em 220 V demanda aproximadamente 10 A, enquanto a mesma potência em 127 V exige cerca de 17,3 A.

Essa conta é útil para entender por que a tensão disponível influencia o dimensionamento. Porém, ela não resolve tudo: motores, equipamentos com partida elétrica, fator de potência, uso simultâneo e características do circuito podem alterar a análise. Em instalações permanentes, especialmente para cargas de maior potência, a decisão não deve se basear somente nessa estimativa.

Por que a corrente suportada pelo cabo varia

Dois cabos da mesma seção podem ter capacidades diferentes quando instalados em condições distintas. O calor produzido pela passagem de corrente precisa se dissipar. Se o condutor estiver confinado, junto de outros cabos carregados ou em um local quente, essa dissipação piora e a corrente admissível diminui.

Também importa o material do condutor. Em instalações prediais, o cobre é muito utilizado por apresentar boa condutividade. Cabos de alumínio exigem critérios próprios, cuidados com conexões e seções diferentes para a mesma finalidade. Nunca se deve presumir equivalência direta entre seções de materiais distintos.

Método de instalação e agrupamento

Um cabo instalado isoladamente e com boa ventilação tende a trabalhar em condição térmica mais favorável do que um conjunto de vários circuitos dentro do mesmo eletroduto. Quando há agrupamento, cada condutor aquece o espaço ao redor. As tabelas técnicas preveem fatores de correção para reduzir a capacidade de corrente nessas situações.

Isso é especialmente relevante em reformas, quadros elétricos organizados de forma inadequada ou eletrodutos lotados. Acrescentar novos circuitos sem reavaliar os condutores existentes pode levar a uma situação em que o dimensionamento originalmente aceitável deixa de ser apropriado.

Temperatura ambiente e isolação

O tipo de isolação determina a temperatura máxima de operação admitida pelo cabo. Há produtos com características diferentes para aplicações específicas, e as tabelas precisam ser lidas em conjunto com a ficha técnica do fabricante. Não é adequado aplicar a corrente de uma tabela destinada a um cabo com certa isolação a outro produto de construção diferente.

A temperatura ambiente também altera o resultado. Ambientes muito quentes, áreas externas expostas ao sol, forros pouco ventilados e locais próximos a fontes de calor merecem atenção. Em condições térmicas desfavoráveis, a capacidade indicada como referência pode precisar ser corrigida para baixo.

Valores de referência para circuitos residenciais

A tabela abaixo apresenta valores aproximados e meramente orientativos para condutores de cobre com isolação usual em instalações de baixa tensão, sob uma condição favorável e simplificada de instalação. Ela serve para entender a ordem de grandeza entre as seções, não para definir um projeto, escolher um disjuntor ou validar uma instalação existente.

Em uma situação real, a corrente admissível deve ser retirada da tabela técnica correspondente ao método de instalação e ajustada pelos fatores aplicáveis. Além disso, deve-se considerar a queda de tensão e os requisitos mínimos de seção para cada tipo de circuito.

Os números acima não devem ser interpretados como universais. Uma mesma seção pode admitir corrente menor em eletroduto embutido, em feixe, em temperatura elevada ou na presença de vários circuitos juntos. Da mesma forma, o comprimento do cabo pode exigir aumento de seção mesmo quando a capacidade de corrente parece suficiente.

As instalações elétricas devem ser executadas de forma a garantir a segurança das pessoas, dos animais domésticos e dos bens.

Princípio geral associado à ABNT NBR 5410, Instalações elétricas de baixa tensão

Como relacionar cabo, carga e disjuntor

O dimensionamento deve formar um conjunto coerente. A carga define a corrente de projeto; o cabo precisa suportá-la nas condições reais de instalação; e o disjuntor deve atuar de modo a proteger o condutor. Instalar um disjuntor maior apenas para impedir desarmes é uma conduta perigosa, pois pode permitir que o cabo trabalhe acima de sua capacidade.

É essencial diferenciar desarme por sobrecarga, curto-circuito e outros defeitos. Um disjuntor que desarma repetidamente pode indicar excesso de aparelhos no circuito, cabo inadequado, conexão defeituosa, defeito no equipamento ou problema no próprio dispositivo de proteção. A solução correta é investigar a causa, não aumentar a corrente nominal do disjuntor sem avaliação.

Exemplo de estimativa inicial

Imagine um equipamento resistivo de 1.500 W ligado em 127 V. Pela conta simplificada, a corrente aproximada é 1.500 ÷ 127, ou cerca de 11,8 A. Esse dado ajuda a iniciar a análise, mas ainda seria necessário verificar se o circuito é exclusivo, qual é o comprimento do percurso, como os cabos estão instalados e qual proteção é adequada.

Agora considere uma carga de 5.500 W em 220 V. A corrente aproximada seria de 25 A. Esse caso ilustra por que equipamentos como chuveiros, fornos elétricos e outras cargas intensivas frequentemente exigem circuitos dedicados, seção de cabo calculada e proteção compatível. As instruções do fabricante do aparelho também devem ser respeitadas.

Critérios que precisam ser verificados

• Potência e tensão do equipamento ou da soma das cargas previstas.
• Tipo de carga, pois motores e eletrônicos podem ter comportamentos diferentes de cargas resistivas.
• Comprimento do circuito, que afeta a queda de tensão.
• Método de instalação, como eletroduto embutido, aparente, bandeja ou canaleta.
• Número de condutores carregados e agrupamento com outros circuitos.
• Temperatura ambiente e exposição a fontes de calor.
• Seção mínima normativa aplicável ao uso do circuito.
• Coordenação com o disjuntor e demais dispositivos de proteção.

Para uma visão geral das regras de segurança e dos princípios aplicáveis às instalações de baixa tensão, vale conhecer a NR-10 sobre segurança em instalações e serviços em eletricidade. Ela reforça a necessidade de medidas de controle do risco elétrico, especialmente em atividades de instalação, manutenção e intervenção.

Queda de tensão: o fator esquecido em cabos longos

Mesmo que um cabo suporte a corrente da carga sem aquecer além do limite, ele pode não ser adequado para um trajeto longo. Todo condutor possui resistência elétrica, e a passagem de corrente gera uma redução de tensão ao longo do percurso. Esse fenômeno é chamado de queda de tensão.

Na prática, queda de tensão excessiva pode causar lâmpadas com menor brilho, motores com desempenho ruim, aquecimento indevido, falhas em eletrônicos e redução da eficiência de aparelhos. Quanto maior for a distância e a corrente, maior tende a ser o impacto. Aumentar a seção do condutor reduz sua resistência e ajuda a controlar essa perda.

Quando desconfiar de um problema

Sinais como lâmpadas oscilando quando um equipamento potente é ligado, tomadas aquecendo, ventiladores perdendo força ou disjuntores desarmando devem ser tratados com atenção. Esses indícios não comprovam sozinhos que há queda de tensão, mas justificam uma inspeção técnica.

Também é prudente ter cuidado em edículas, garagens distantes, bombas, portões, áreas rurais e ampliações feitas depois da construção original. Nesses casos, a distância entre o quadro e o ponto de uso pode ser relevante, e a seção escolhida apenas pela tabela de amperagem pode não bastar.

Passo a passo para consultar a tabela corretamente

Uma tabela técnica só produz uma escolha confiável quando a consulta segue uma sequência. Começar pela seção do cabo sem conhecer a carga e o método de instalação inverte o raciocínio. O procedimento abaixo organiza a análise inicial e evita comparações indevidas entre tabelas diferentes.

1. Identifique a carga: confira potência, tensão, tipo de equipamento e recomendação do fabricante.
2. Estime a corrente: use a relação entre potência e tensão apenas como referência inicial quando aplicável.
3. Defina o circuito: verifique se será iluminação, tomadas, carga exclusiva ou alimentador.
4. Mapeie o trajeto: observe comprimento, eletrodutos, curvas, locais quentes e proximidade de outros cabos.
5. Escolha a tabela correta: utilize a tabela do fabricante ou da norma compatível com o tipo de cabo e o método de instalação.
6. Aplique correções: considere temperatura, agrupamento e número de condutores carregados.
7. Verifique a queda de tensão: sobretudo em circuitos longos ou com cargas elevadas.
8. Coordene a proteção: confirme que o disjuntor protege o cabo e atende às características do circuito.
9. Faça a inspeção final: avalie conexões, aterramento, identificação e condições gerais da instalação.

O conhecimento das grandezas básicas facilita a leitura de manuais e placas de equipamentos. Para quem deseja revisar o conceito físico, o verbete da corrente elétrica apresenta uma explicação introdutória sobre o tema. Ainda assim, fórmulas simples não substituem a aplicação das normas e a experiência de quem avalia uma instalação.

Erros comuns ao escolher a bitola do cabo

Um dos erros mais frequentes é selecionar o cabo apenas pelo valor do disjuntor existente. Em instalações antigas, o disjuntor pode ter sido escolhido incorretamente, trocado sem critério ou estar incompatível com o condutor. O ponto de partida deve ser a carga prevista e as condições do circuito, e não a corrente impressa em um componente isolado.

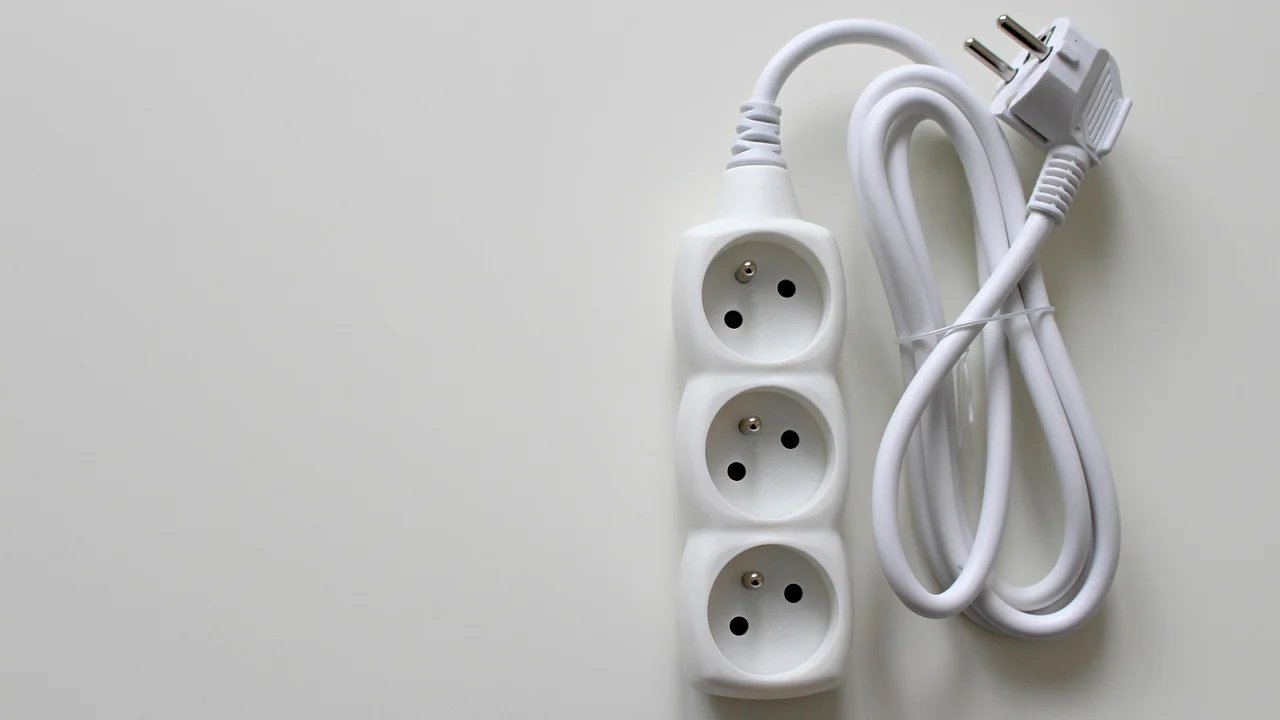

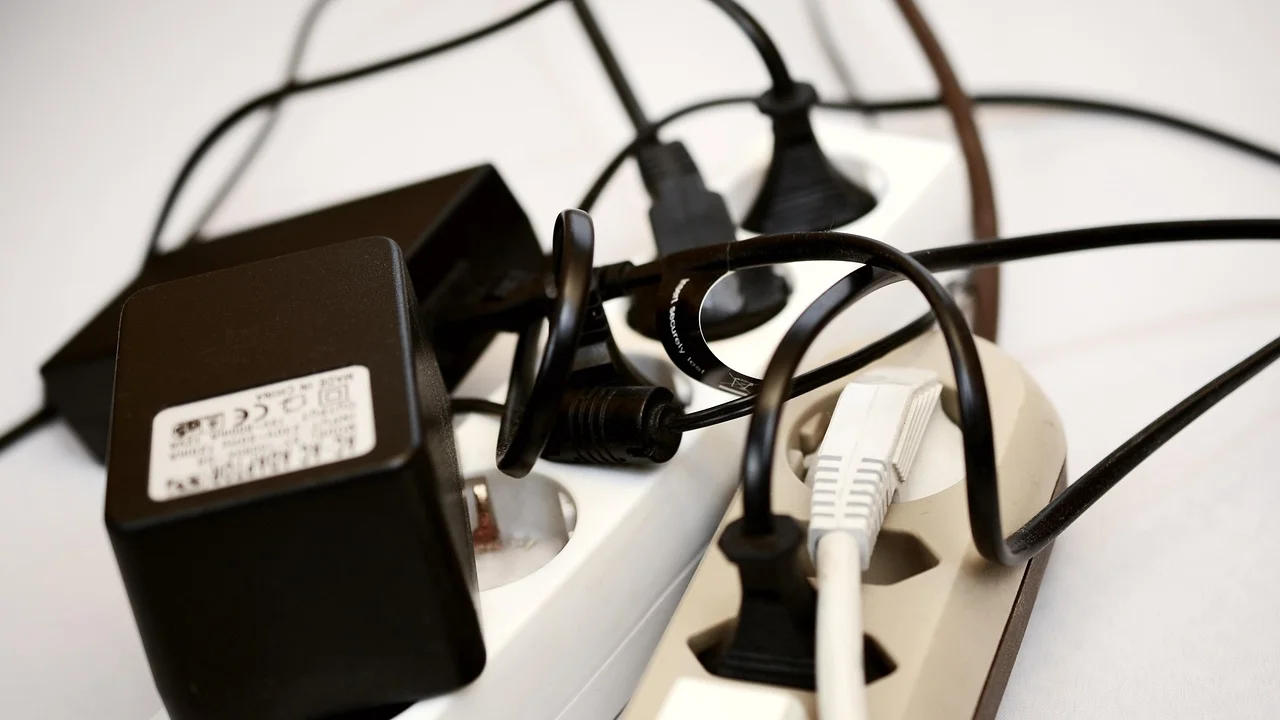

Outro equívoco é usar extensões, benjamins e adaptadores como solução permanente para aumentar pontos de consumo. Além de sobrecarregar tomadas e conexões, essas práticas podem esconder um circuito insuficiente. Cargas de alta potência devem contar com ponto adequado e instalação planejada.

Práticas que exigem atenção imediata

• Emendar cabos sem conectores apropriados e sem proteção mecânica.
• Usar cabos flexíveis ou extensões como fiação fixa em paredes e tetos.
• Trocar o disjuntor por outro de corrente maior para “parar de cair”.
• Misturar condutores de materiais ou seções sem cálculo e sem conexão apropriada.
• Instalar vários circuitos em eletroduto já congestionado.
• Ignorar sinais de aquecimento, cheiro de queimado ou escurecimento em tomadas.

Se houver aquecimento, faíscas, ruídos, odor de material queimado ou choque elétrico, a orientação é interromper o uso do circuito quando for seguro fazê-lo e buscar atendimento qualificado. Não tente reapertar conexões energizadas nem faça improvisos em quadro de distribuição.

Perguntas frequentes

Qual cabo suporta 20 amperes?

Não existe uma resposta única sem considerar a instalação. Em condições comuns, o cabo de cobre de 2,5 mm² aparece com frequência em circuitos de tomadas, mas a capacidade real pode ser menor conforme eletroduto, agrupamento, temperatura e comprimento. A tabela aplicável e a proteção devem ser verificadas no caso concreto.

Posso usar cabo de 1,5 mm² para tomadas?

Em instalações residenciais, a seção de 1,5 mm² é normalmente associada a circuitos de iluminação, enquanto tomadas em geral exigem seção mínima maior conforme os critérios técnicos aplicáveis. Não use uma seção menor apenas porque os aparelhos atuais consomem pouco: o circuito precisa manter segurança e possibilidade de uso adequado.

O disjuntor deve ter a mesma amperagem do cabo?

Não necessariamente. O disjuntor precisa ser escolhido para proteger o cabo e atender à corrente do circuito, considerando suas características e condições de instalação. A coincidência numérica pode ocorrer em alguns casos, mas não é uma regra de dimensionamento. A proteção não pode permitir sobrecarga prejudicial ao condutor.

Cabo mais grosso sempre é melhor?

Uma seção maior pode reduzir aquecimento e queda de tensão, mas isso não elimina a necessidade de projeto. O cabo deve ser compatível com terminais, eletrodutos, disjuntor, carga e orçamento da instalação. Superdimensionar sem critério pode dificultar conexões e não corrige defeitos de aterramento, montagem ou proteção.

Conclusão

A tabela de amperagem de cabos é uma ferramenta importante, mas deve ser lida como parte de um conjunto de verificações. A seção do condutor, o tipo de isolação, o método de instalação, o agrupamento, a temperatura, o comprimento do percurso e o disjuntor influenciam diretamente a segurança e o desempenho do circuito.

Para pequenas dúvidas, compreender esses critérios ajuda a evitar escolhas baseadas apenas em aparência, preço ou costumes. Já em circuitos novos, reformas, cargas de alta potência, quadros elétricos e sinais de falha, a medida mais segura é solicitar avaliação de eletricista qualificado, seguindo as normas técnicas e as orientações dos fabricantes.

Referências

• ABNT — NBR 5410: Instalações elétricas de baixa tensão.
• Ministério do Trabalho e Emprego — NR-10: Segurança em Instalações e Serviços em Eletricidade.
• Instituto Nacional de Metrologia, Qualidade e Tecnologia (Inmetro) — informações sobre produtos elétricos e conformidade.
• Associação Brasileira de Normas Técnicas (ABNT) — normas técnicas para instalações elétricas.
