Tabela de rosca NPT: como identificar medidas e aplicações

Consultar uma tabela de rosca NPT é uma etapa importante antes de comprar conexões, instalar válvulas, adaptar mangueiras ou reparar linhas de ar, água, óleo e outros fluidos. Embora muitas peças tragam uma medida gravada no corpo, interpretar essa indicação exige atenção: o número expresso em polegadas normalmente é um tamanho nominal de tubo, e não a medição direta do diâmetro externo da rosca.

A sigla NPT identifica um padrão de rosca para tubos muito difundido em equipamentos, instrumentos e instalações industriais. Sua principal característica é a conicidade: à medida que a rosca é apertada, os flancos se comprimem e contribuem para a vedação. Esse funcionamento é diferente do encontrado em roscas paralelas, nas quais a vedação costuma depender predominantemente de uma arruela, junta ou anel.

Este guia explica como utilizar tabelas, quais medições conferir, por que a equivalência visual pode enganar e quais cuidados adotar na montagem. A meta é oferecer uma referência prática para reduzir erros de compatibilidade e preservar a segurança da instalação.

O que é rosca NPT e por que ela é cônica

NPT significa National Pipe Taper, expressão que pode ser entendida como rosca cônica nacional para tubos. O padrão é associado a normas técnicas dos Estados Unidos e aparece com frequência em componentes fabricados ou projetados para esse mercado. É comum encontrá-lo em registros, manômetros, filtros, compressores, bombas, blocos hidráulicos, conexões pneumáticas e equipamentos de processo.

Em uma conexão NPT, a rosca macho e a rosca fêmea possuem inclinação cônica. Quando as duas peças são rosqueadas, há contato progressivo entre seus flancos. Esse contato cria resistência mecânica e, com o vedante adequado, ajuda a limitar vazamentos. A conicidade nominal da rosca NPT é de 1:16 no diâmetro, isto é, o diâmetro varia ao longo do comprimento roscado.

Ângulo do filete e passo

O perfil NPT utiliza ângulo de 60 graus entre os flancos do filete. Já o passo é normalmente informado em fios por polegada, frequentemente indicado pela sigla TPI, de threads per inch. Uma peça de 1/4 NPT, por exemplo, tem 18 fios por polegada; outra de 1/8 NPT tem 27 fios por polegada. Por isso, duas roscas podem parecer próximas ao olhar, mas travar ou danificar-se se o passo não for igual.

O padrão de dimensão das roscas para tubos é tratado pela família ASME B1.20.1. Na prática, uma tabela confiável reúne o tamanho nominal, o diâmetro externo aproximado da rosca macho e a quantidade de fios por polegada. Essas referências são suficientes para a identificação inicial, mas inspeções críticas exigem calibres apropriados e a especificação técnica do equipamento.

Como ler uma tabela de rosca NPT

O primeiro cuidado é separar três conceitos: tamanho nominal, diâmetro medido e número de fios por polegada. O tamanho nominal, expresso em fração de polegada, deriva da designação de tubos e não representa obrigatoriamente a largura que aparecerá no paquímetro. Assim, não se deve concluir que uma rosca de 1/2 NPT mede exatamente meia polegada em seu diâmetro externo.

Em geral, para identificar uma rosca macho, mede-se o diâmetro externo próximo à extremidade, sem forçar as pontas do paquímetro nos filetes. Como a rosca é cônica, a leitura muda conforme o ponto de medição. Por isso, o resultado precisa ser comparado de maneira aproximada com a tabela e confirmado pelo passo. Nas roscas fêmeas, a identificação é mais difícil, pois a medição interna também varia pela profundidade.

Os valores da tabela são referências de identificação e podem variar de acordo com o ponto exato de leitura na parte cônica. Também não devem ser usados para fabricar peças sem consultar a norma aplicável e as tolerâncias exigidas. Para manutenção usual, porém, a combinação entre medida aproximada e TPI já elimina grande parte das dúvidas.

O que a indicação gravada significa

Uma marcação como “1/4 NPT” informa o tamanho nominal e o tipo de rosca. Quando houver letras adicionais, é preciso ler a especificação completa. Marcas como NPT, NPTF, NPS e BSP não são intercambiáveis só porque trazem a mesma fração de polegada. A forma, o passo, o diâmetro e o princípio de vedação podem ser distintos.

Também é importante observar se a rosca é macho, externa, ou fêmea, interna. Uma redução, por exemplo, pode ser identificada como 1/2 NPT macho x 1/4 NPT fêmea. Essa informação evita a compra de adaptadores invertidos, um erro comum em substituições rápidas.

Passo a passo para identificar uma conexão

Uma avaliação organizada reduz o risco de cruzar a rosca, apertar uma peça incompatível ou interpretar uma medida métrica como se fosse imperial. Antes de remover uma conexão de uma linha pressurizada, desligue o equipamento, isole a fonte de energia e elimine a pressão residual conforme o procedimento seguro aplicável.

1. Localize a marcação: procure gravações no corpo da conexão, válvula ou equipamento. Elas podem indicar medida, padrão e material.
2. Defina o sexo da rosca: verifique se os filetes estão no lado externo ou no interior do furo.
3. Meça o diâmetro: use um paquímetro e anote a leitura aproximada em milímetros ou polegadas.
4. Conte o passo: prefira um pente de rosca em polegadas; sem ele, conte os filetes em uma polegada usando uma régua adequada.
5. Compare os dados: confronte diâmetro e TPI com a tabela NPT, considerando a conicidade da peça.
6. Verifique a aplicação: confirme pressão, fluido, temperatura, material e tipo de vedante necessário.
7. Faça um teste sem força: uma peça compatível deve iniciar o rosqueamento manualmente, sem travar logo nos primeiros filetes.

O teste manual não substitui a conferência dimensional, mas é uma barreira útil contra erros evidentes. Se a conexão entra torta, prende de imediato ou apresenta folga incomum, interrompa a montagem. Insistir com chave pode deformar os filetes e comprometer tanto a peça nova quanto a rosca do equipamento.

Diferenças entre NPT, NPTF, BSP e roscas paralelas

A aparência semelhante de padrões de tubos é uma fonte recorrente de falhas. A rosca NPT é cônica, com ângulo de 60 graus, e costuma depender de um material vedante aplicado de forma correta. A NPTF também é cônica e tem o mesmo ângulo geral, mas é projetada com interferência entre perfis para proporcionar vedação metal-metal em condições especificadas. Ainda assim, não se deve pressupor que peças NPT e NPTF possam ser combinadas em qualquer situação.

Já o padrão BSP é muito comum em componentes presentes no mercado brasileiro e em produtos de origem europeia. Ele utiliza ângulo de 55 graus. Existem variantes paralelas, frequentemente chamadas BSPP ou G, e cônicas, conhecidas como BSPT ou R. Como os ângulos e, em muitos tamanhos, os passos são diferentes dos da NPT, a troca direta é inadequada.

• NPT: rosca cônica de 60 graus; a vedação normalmente utiliza fita ou pasta apropriada.
• NPTF: rosca cônica voltada à vedação por interferência em aplicações especificadas.
• BSPP/G: rosca paralela de 55 graus; em geral, veda por junta, anel ou face de assentamento.
• BSPT/R: rosca cônica de 55 graus; exige confirmação do componente correspondente.
• Métrica: medida em milímetros, com passo expresso em milímetros; não se confunde com medidas nominais de tubo.

Uma rosca de 1/4 BSP e uma de 1/4 NPT, por exemplo, podem ser visualmente parecidas, mas não devem ser tratadas como equivalentes. O ângulo diferente impede o contato correto dos flancos, e o passo pode não coincidir. Se for necessário unir padrões distintos, utilize um adaptador identificado pelo fabricante para essa finalidade.

Para uma explicação geral sobre o conceito de rosca e seus elementos geométricos, o verbete da Wikipédia sobre rosca mecânica pode ajudar a reconhecer termos como passo, filete e diâmetro. Em aplicações técnicas, contudo, a especificação do fabricante do equipamento continua sendo a referência decisiva.

Vedação e montagem correta da rosca NPT

A conicidade aumenta o contato entre as peças, mas não significa que toda conexão NPT seja automaticamente estanque. Pequenas irregularidades nos filetes podem criar caminhos de vazamento. Por isso, a montagem costuma exigir um vedante compatível com o fluido, a pressão, a temperatura e os materiais envolvidos.

Os recursos mais usuais são fita veda-rosca de PTFE, pastas selantes específicas e compostos anaeróbicos aprovados para a aplicação. A escolha não deve ser baseada apenas no que está disponível na oficina. Uma linha de oxigênio, combustível, vapor, produto químico ou água potável pode ter exigências próprias; o fabricante do selante e as normas do sistema devem ser consultados.

Como aplicar fita veda-rosca

Na rosca macho, limpe cuidadosamente óleo excessivo, sujeira e resíduos de vedante antigo. Posicione a fita alguns filetes abaixo da ponta, evitando que ela entre no interior da tubulação. Enrole no mesmo sentido em que a conexão será apertada; assim, a fita não se solta durante o rosqueamento. A quantidade de voltas depende da medida e do produto, portanto a embalagem deve orientar o uso.

Evite cobrir o primeiro filete com excesso de material. Fragmentos de fita podem se desprender e atingir válvulas, bicos, sensores ou outros componentes sensíveis. Também não é recomendável combinar produtos de vedação de modo improvisado: misturas sem compatibilidade conhecida podem dificultar a desmontagem, causar contaminação ou não melhorar a estanqueidade.

“Segurança é condição de emprego de todos os equipamentos.”

Fundacentro, princípio presente em seus materiais de prevenção de acidentes de trabalho

Após a montagem, realize o teste de estanqueidade adequado ao sistema. Em circuitos de ar, uma solução indicadora de bolhas pode auxiliar na localização de pequenos vazamentos quando isso for seguro e compatível com o equipamento. Em redes hidráulicas, de gás, vapor ou substâncias perigosas, siga o procedimento técnico específico e não substitua uma inspeção profissional por testes improvisados.

Erros comuns ao consultar medidas e instalar conexões

O equívoco mais frequente é usar apenas o diâmetro externo como critério. Como a NPT é cônica e sua medida é nominal, uma leitura isolada pode levar a uma identificação errada. O segundo erro é ignorar o passo: duas roscas de diâmetro parecido podem ter quantidade de fios por polegada diferente e, portanto, não se encaixar corretamente.

Outro problema é o aperto excessivo. Uma conexão NPT não deve ser apertada indefinidamente na tentativa de eliminar vazamentos. O torque apropriado varia conforme o material, o tamanho, a classe da peça, o tipo de vedante e a orientação do fabricante. Apertar demais pode trincar conexões de latão, ferro fundido, plástico ou corpos de equipamentos, além de tornar a remoção futura muito difícil.

Sinais de incompatibilidade ou montagem inadequada

Alguns sinais merecem atenção imediata. A resistência desproporcional nos primeiros giros, a necessidade de chave antes de a peça engatar manualmente, o desalinhamento entre os eixos e a presença de limalhas são indícios de que algo não está certo. Em conexões já instaladas, umidade ao redor da rosca, queda de pressão, odor incomum ou ruído de escape também exigem verificação.

Em sistemas sujeitos a pressão ou com fluidos inflamáveis, corrosivos ou quentes, não tente corrigir vazamentos com o circuito em operação. Faça a despressurização, bloqueie a fonte de energia quando aplicável e solicite assistência qualificada se houver dúvida. As recomendações gerais de prevenção e proteção em atividades de trabalho podem ser consultadas no portal da Secretaria de Inspeção do Trabalho.

Como escolher a conexão adequada para cada aplicação

Depois de identificar a medida, a escolha da peça não termina. O material da conexão precisa ser compatível com o meio transportado e com o ambiente de uso. Latão é comum em água, ar e algumas aplicações pneumáticas; aço carbono pode ser usado em sistemas industriais com proteção adequada; aço inoxidável é escolhido quando há necessidade de maior resistência à corrosão; e polímeros aparecem em instalações compatíveis com suas limitações químicas e térmicas.

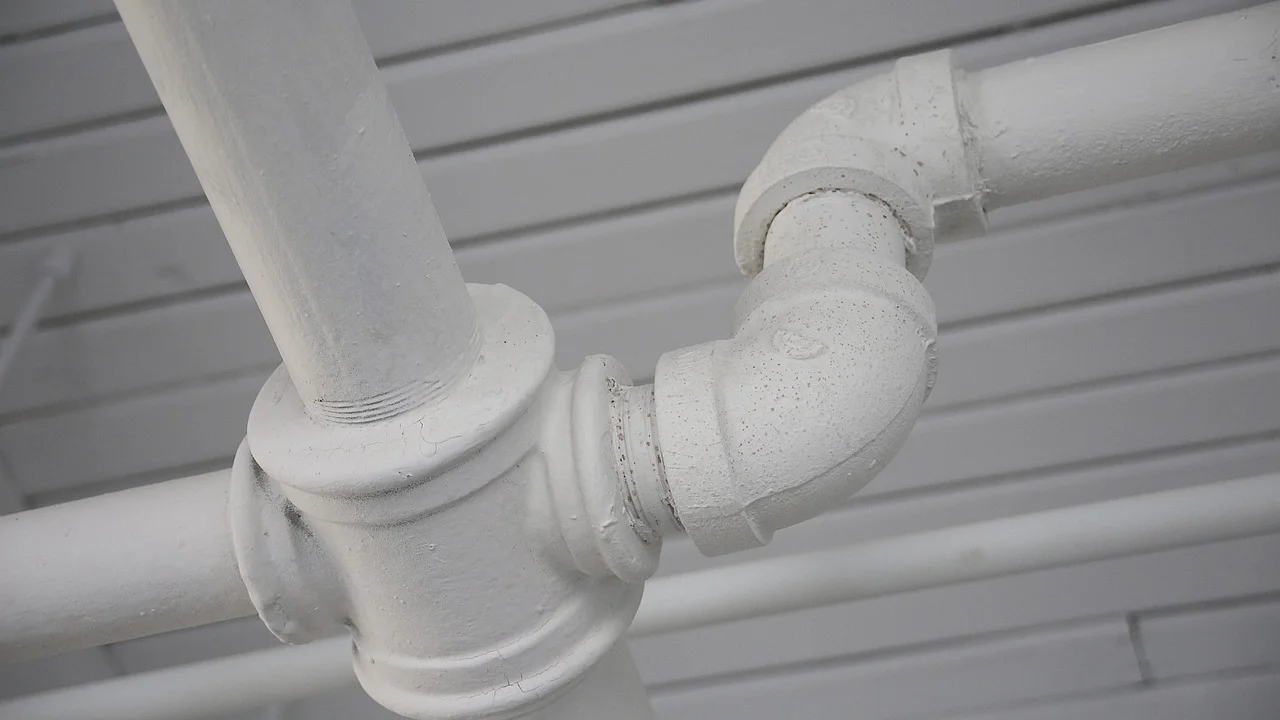

Também avalie a geometria: niple, luva, cotovelo, tê, bucha de redução, tampão, adaptador para mangueira e engate rápido atendem a finalidades diferentes. Uma conexão de mesma medida nominal pode ter passagem interna distinta em razão de sua construção. Em sistemas com exigência de vazão, uma redução ou um engate mal dimensionado pode criar perda de carga relevante.

Informações para levar à loja ou enviar ao fornecedor

Uma solicitação bem descrita evita idas e vindas. Em vez de pedir apenas uma “conexão de meia”, informe o máximo possível de dados objetivos. Se a peça antiga estiver disponível, leve-a como amostra, mas preserve também as anotações: a aparência isolada nem sempre revela todos os requisitos.

• Tipo de rosca e medida nominal, como 1/4 NPT ou 1/2 NPT;
• Rosca macho, fêmea ou combinação entre os dois lados;
• Tipo de conexão desejada, como cotovelo, redução, adaptador ou tampão;
• Material requerido ou preferência de compatibilidade;
• Fluido conduzido e condições aproximadas de pressão e temperatura;
• Necessidade de vedação, junta, mangueira ou adaptador para outro padrão.

Essa descrição é especialmente útil quando o equipamento tem manual técnico, código de peça ou especificação do fabricante. Sempre que esses documentos estiverem disponíveis, eles prevalecem sobre uma identificação feita apenas por medição.

Perguntas frequentes

1/2 NPT mede exatamente meia polegada?

Não. A indicação 1/2 NPT é um tamanho nominal de tubo. O diâmetro externo aproximado da rosca macho é maior do que meia polegada, ficando próximo de 21,3 mm em uma região de referência. Para identificar corretamente, confira também o passo de 14 fios por polegada.

Posso unir NPT e BSP com fita veda-rosca?

Não é uma prática segura ou tecnicamente adequada. Os padrões têm geometrias diferentes, incluindo o ângulo dos filetes. A fita não corrige incompatibilidade dimensional. Use um adaptador próprio entre NPT e BSP ou substitua a conexão pelo padrão correto.

É obrigatório usar fita veda-rosca em toda conexão NPT?

Não necessariamente. A necessidade depende do tipo de rosca, do projeto da união e da recomendação do fabricante. Muitas conexões NPT usam vedante, mas aplicações específicas podem indicar pasta, composto anaeróbico ou outra solução. NPTF, por exemplo, possui características próprias de vedação.

Quantas voltas devo dar para apertar uma rosca NPT?

Não existe um número universal de voltas ou um torque único. Material, tamanho, tolerância, vedante e fabricante influenciam o resultado. Rosqueie primeiro à mão e aplique o aperto final conforme a orientação técnica da peça e do equipamento, sem usar força excessiva.

Conclusão

Uma tabela de medidas é uma ferramenta valiosa para reconhecer conexões NPT, desde que seja usada com o contexto correto. O tamanho nominal não equivale ao diâmetro medido, e a confirmação do passo em fios por polegada é indispensável. A característica cônica da rosca também explica por que medições em pontos diferentes podem apresentar pequenas variações.

Antes de instalar ou substituir uma peça, confirme o padrão de rosca, o sexo da conexão, o material, a compatibilidade com o fluido e o método de vedação indicado. Não force componentes parecidos, não trate NPT e BSP como equivalentes e não negligencie procedimentos de segurança em sistemas pressurizados. Quando houver risco operacional ou dúvida técnica, a avaliação de um profissional habilitado é a decisão mais prudente.
