O que significa GND na eletrônica e como identificar

Quem começa a montar circuitos, usar uma protoboard ou observar placas eletrônicas logo encontra marcações como GND, VCC, 5V e 3V3. Entre elas, GND é uma das mais importantes, pois indica o ponto de referência que permite interpretar as tensões e completar os caminhos da corrente no circuito.

Embora seja frequentemente traduzida como “terra”, a sigla pode gerar confusão. Em diversos aparelhos, o GND não está ligado ao solo, à haste de aterramento da instalação elétrica nem ao fio-terra de uma tomada. Em muitos casos, ele é apenas o ponto escolhido pelo projeto como nível de referência de tensão, geralmente considerado 0 volt.

Compreender essa distinção ajuda a ligar módulos, sensores, fontes e microcontroladores com mais segurança. Também facilita a leitura de esquemas, a medição com multímetro e a identificação de falhas comuns, como ausência de terra compartilhado entre dispositivos que precisam se comunicar.

O significado de GND em um circuito

GND vem do inglês ground, termo que pode ser traduzido como terra ou massa, conforme o contexto técnico. Na eletrônica, a marcação identifica um nó ou conjunto de pontos eletricamente conectados que serve como referência de potencial elétrico. Por convenção, esse ponto costuma receber o valor de 0 V.

Tensão não é uma característica absoluta de um ponto isolado: ela expressa a diferença de potencial entre dois pontos. Quando uma placa indica 5 V, por exemplo, o significado usual é que aquele terminal está a 5 volts acima do GND. Sem saber qual é a referência, a indicação de tensão fica incompleta.

Em um circuito simples alimentado por uma bateria, o polo negativo normalmente é adotado como GND. A corrente convencional sai do polo positivo, percorre os componentes e retorna ao polo negativo por um caminho condutor. Esse retorno é fundamental para que haja circuito fechado e para que os componentes possam funcionar como previsto.

“A corrente elétrica é o movimento ordenado de partículas eletricamente carregadas.”

Wikipédia, verbete “Corrente elétrica”

Essa ideia ajuda a visualizar a função prática do GND: ele integra o caminho de retorno e estabelece uma referência compartilhada. Contudo, a direção real do movimento dos elétrons em condutores metálicos é oposta à direção da corrente convencional usada em diagramas e cálculos básicos.

GND, terra físico e aterramento: entenda as diferenças

Usar “terra” para todas as situações pode levar a conexões inadequadas. O GND de uma placa, o terra de proteção de uma instalação e a ligação ao solo podem ou não estar unidos, dependendo do equipamento e do projeto. Cada expressão tem uma finalidade própria.

Referência de sinal ou massa do circuito

O GND eletrônico é a referência usada por circuitos de baixa tensão, como Arduino, sensores, rádios, computadores e fontes. Ele pode ser o negativo da alimentação, uma malha de cobre da placa ou um ponto interno definido pelo fabricante. Não precisa ter contato com a terra física para cumprir sua função.

Em uma placa de desenvolvimento alimentada por USB, por exemplo, os pinos GND estão normalmente ligados ao negativo da alimentação de baixa tensão. Eles oferecem uma referência comum para módulos externos e sinais digitais. Ligar o GND do módulo ao GND da placa é necessário em muitas montagens para que ambos interpretem corretamente os níveis elétricos.

Terra de proteção

O terra de proteção, muitas vezes identificado pela sigla PE, de protective earth, existe para reduzir riscos em equipamentos elétricos. Em instalações adequadas, ele é conectado ao sistema de aterramento e às partes metálicas que podem se tornar energizadas em uma falha. Sua função principal é de segurança, não de referência de sinal.

Em aparelhos de classe I, como certos computadores de mesa, geladeiras e ferramentas elétricas, o condutor de proteção pode ser ligado ao gabinete metálico. Dependendo do projeto da fonte, ele também pode ter alguma relação com a referência interna do circuito, direta ou por componentes específicos. Essa relação não deve ser presumida sem consultar o esquema ou o manual técnico.

Terra físico

O terra físico é o solo ou o sistema de eletrodos que faz contato elétrico com ele. É usado em sistemas de proteção, para equipotencialização e em determinadas aplicações de telecomunicações e proteção contra surtos. Ele não é automaticamente um “destino” para toda corrente nem substitui o retorno previsto pelo circuito.

Em equipamentos isolados por transformador ou por fontes chaveadas com isolamento, o lado de baixa tensão pode ficar eletricamente separado da rede. Por isso, conectar de modo improvisado o GND de uma placa ao aterramento predial ou a fios da tomada pode causar danos, ruído, mau funcionamento e, em situações envolvendo rede elétrica, risco sério de choque.

Como o GND aparece em esquemas e placas

Nos diagramas eletrônicos, o GND costuma ser representado por um símbolo de linhas horizontais decrescentes ou por uma pequena figura semelhante a um triângulo apontado para baixo. O formato pode mudar conforme o programa de desenho, a norma adotada e a função específica daquele ponto no circuito.

O símbolo evita que o projetista desenhe fios longos ligando todos os retornos entre si. Quando dois ou mais pontos do esquema recebem o mesmo símbolo e a mesma identificação de rede, entende-se que eles possuem conexão elétrica, ainda que estejam distantes no papel. Essa convenção torna o diagrama mais legível.

Símbolos que merecem atenção

Há símbolos distintos para referência comum, terra de proteção e tipos de terra associados a aplicações específicas. Nem todo símbolo semelhante significa que os pontos devem ser conectados sem avaliação. Em circuitos analógicos, digitais, de radiofrequência e áudio, o projetista pode separar redes de retorno para controlar ruídos e definir onde elas se unem.

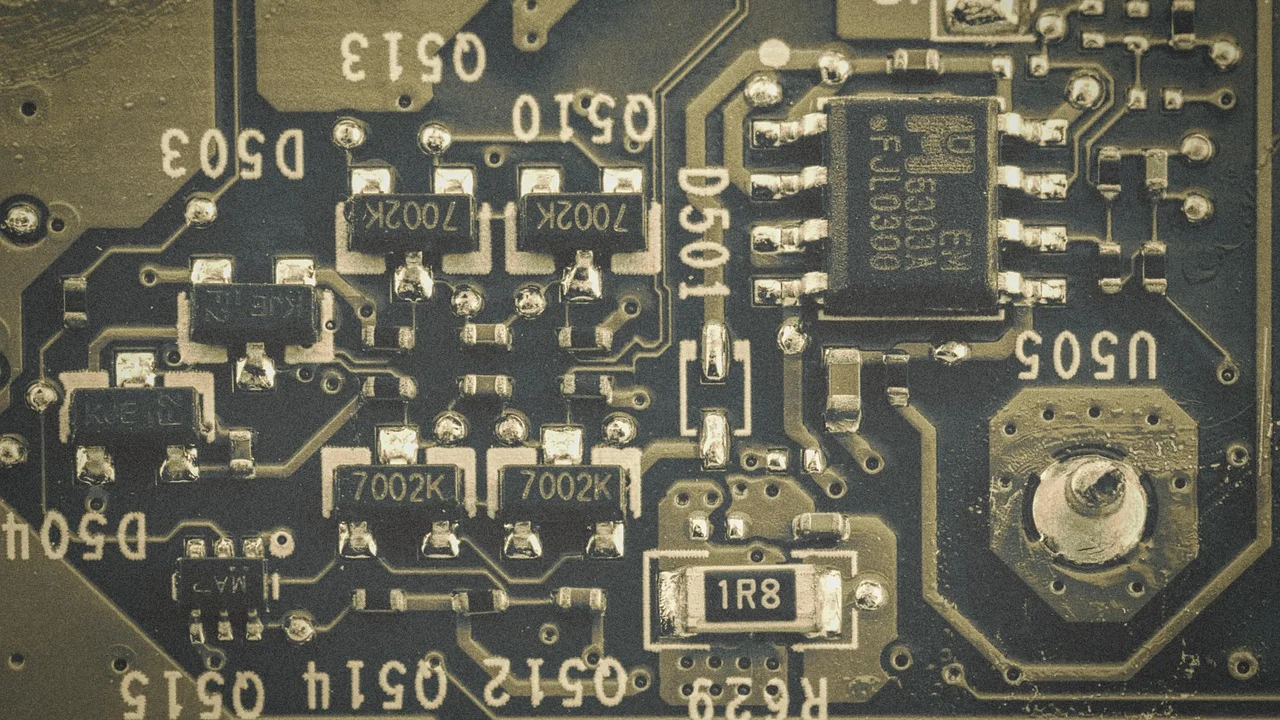

Em placas reais, procure a inscrição GND próxima a conectores, pinos ou ilhas de solda. Em algumas placas, o mesmo ponto pode aparecer como “-”, “0V”, “COM”, “VSS” ou “AGND”. A nomenclatura varia, mas é preciso confirmar no manual, no esquemático ou na serigrafia antes de assumir equivalência.

• GND: referência geral ou negativo comum do circuito.
• VSS: em muitos circuitos integrados, terminal ligado à referência negativa.
• AGND: terra analógico, usado para reduzir interferências em sinais sensíveis.
• DGND: terra digital, relacionado à parte lógica de um sistema.
• PGND: terra de potência, destinado a correntes maiores de fontes e acionamentos.
• COM: comum; pode ser referência, retorno ou terminal compartilhado, conforme o equipamento.

A separação de nomes não significa obrigatoriamente que as redes estejam completamente isoladas. Muitas vezes elas se encontram em um ponto planejado da placa. O objetivo é evitar que correntes de potência ou comutação percorram regiões usadas por sinais de baixa amplitude, o que poderia introduzir interferência.

Por que dispositivos precisam compartilhar o GND

Quando dois módulos trocam sinais elétricos, geralmente precisam compartilhar uma referência. Imagine um microcontrolador que envia um sinal digital de 3,3 V para um sensor. O sensor só consegue reconhecer adequadamente esse nível se souber em relação a qual ponto aqueles 3,3 V são medidos. É aí que o GND comum se torna relevante.

Sem a conexão de referência, o sinal pode ficar indefinido. Em alguns casos, a montagem parece funcionar de forma intermitente; em outros, apresenta leituras erradas, ruído, falhas de comunicação ou não funciona. A conexão do terra comum não é apenas uma formalidade: ela cria o referencial elétrico necessário para a interpretação dos níveis de tensão.

Exemplo com microcontrolador e módulo externo

Considere uma placa alimentada por USB e um módulo sensor alimentado pela mesma tensão ou por uma fonte compatível. Uma ligação típica inclui VCC para alimentação, GND para o retorno e um ou mais fios de sinal. Se o VCC e o sinal forem conectados, mas o GND não for compartilhado, o módulo pode não responder corretamente.

Isso não significa que todos os dispositivos devem sempre ter seus GNDs unidos. Em sistemas com isolação galvânica, como optoacopladores, conversores isolados e algumas interfaces industriais, os lados são intencionalmente separados. Nesses casos, unir os terras pode eliminar a proteção ou a vantagem de isolamento prevista pelo projeto.

Para aprofundar o conceito de referência elétrica, vale consultar o verbete da Wikipédia sobre tensão elétrica. A leitura reforça que a tensão é medida entre dois pontos, e não como uma grandeza isolada em um único terminal.

Como identificar o GND com segurança

O método mais confiável para identificar o GND é consultar o manual, o pinout ou o esquemático oficial da placa. Esses materiais indicam a função de cada terminal e evitam confundir pinos de alimentação, comunicação e entradas específicas. Em módulos baratos ou sem documentação clara, compare a serigrafia com fontes técnicas confiáveis antes de energizar a montagem.

Um multímetro também pode ajudar, desde que usado corretamente. Com o circuito desligado, o teste de continuidade pode mostrar quais pinos GND estão eletricamente conectados. Em uma placa, é comum que diversos pinos GND apresentem continuidade entre si e com áreas extensas de cobre da placa.

Procedimento básico de verificação

1. Desligue a alimentação e desconecte baterias, USB e fontes externas.
2. Localize a documentação ou a identificação impressa ao lado dos conectores.
3. Selecione a função de continuidade ou resistência no multímetro.
4. Coloque uma ponta de prova em um pino identificado como GND.
5. Teste outros pinos que aparentem ser GND ou grandes áreas metálicas da placa.
6. Se houver continuidade, anote os pontos que pertencem à mesma rede.
7. Antes de ligar a fonte, confirme polaridade, tensão suportada e corrente necessária.

Não use continuidade em um circuito energizado. Além de tornar a medição inválida, isso pode danificar o multímetro ou o equipamento testado. Para medir tensão, escolha a escala adequada de tensão contínua ou alternada, conforme o caso, e mantenha as pontas de prova em locais seguros, sem encostar uma na outra.

Em projetos de baixa tensão, a ponta preta do multímetro costuma ser conectada ao GND e a vermelha ao ponto que será medido. O visor mostrará a diferença de potencial entre elas. Se a leitura aparecer negativa, normalmente indica que as pontas foram posicionadas com polaridade inversa em relação à convenção esperada.

Erros comuns ao usar GND em projetos

Um dos erros mais frequentes é confundir GND com qualquer terminal negativo disponível. Em sistemas com mais de uma fonte, conversores DC-DC ou circuitos isolados, os negativos podem pertencer a redes diferentes. Unir esses pontos sem conferir o projeto pode criar curto-circuito, anular a isolação ou provocar funcionamento imprevisível.

Outro problema recorrente é alimentar módulos com a tensão errada. O fato de dois dispositivos possuírem um pino GND não significa que aceitem a mesma alimentação ou que tenham níveis de sinal compatíveis. Um módulo de 3,3 V pode ser danificado se receber 5 V, ainda que o GND esteja ligado corretamente.

Cuidados importantes na montagem

Evite fazer conexões na tentativa e erro. Antes de ligar uma fonte, revise a identificação dos fios, a polaridade e os limites elétricos informados pelo fabricante. Em protoboards, confira também as trilhas internas: algumas possuem barramentos interrompidos no meio, e lados opostos nem sempre são conectados.

Em circuitos que lidam com corrente elevada, motores, relés ou fitas de LED, o retorno de potência pode produzir queda de tensão e ruído. Uma boa prática é planejar fios adequados e caminhos de retorno curtos para as cargas, sem obrigar correntes maiores a passar pelo mesmo trajeto usado por sensores delicados. Esse cuidado melhora a estabilidade das medições e da comunicação.

Também é essencial separar baixa tensão de rede elétrica. O GND de uma placa de 5 V não deve ser ligado diretamente à fase, ao neutro ou ao aterramento de uma tomada sem um projeto apropriado e conhecimento técnico. Para orientações gerais sobre instalações elétricas e riscos, a página institucional do Inmetro reúne informações relacionadas à segurança e à conformidade de produtos.

Perguntas frequentes

GND é sempre o polo negativo?

Em muitos circuitos de corrente contínua, especialmente os alimentados por uma fonte simples, o GND coincide com o polo negativo. Porém, isso não é uma regra universal. Fontes simétricas podem ter positivo, negativo e um ponto central adotado como GND; sistemas isolados também podem ter referências distintas.

Posso ligar todos os pinos GND de uma placa?

Em geral, os pinos identificados como GND na mesma placa já pertencem à mesma rede e podem ser usados como ponto de conexão. Ainda assim, verifique a documentação em equipamentos especializados, pois algumas placas têm terras analógicos, digitais ou de potência com orientações específicas de uso.

O GND precisa ser conectado ao fio-terra da tomada?

Não necessariamente. Em circuitos de baixa tensão alimentados por USB, baterias ou fontes isoladas, o GND pode ficar separado do aterramento físico. A conexão entre eles depende do projeto e não deve ser feita por suposição. Em equipamentos ligados à rede, intervenções devem ser realizadas por profissional qualificado.

Por que meu sensor não funciona sem o fio GND?

Provavelmente porque a placa controladora e o sensor perderam a referência comum para interpretar os sinais. Mesmo que cada um receba alimentação, o nível lógico enviado por um dispositivo pode não ser reconhecido pelo outro sem um retorno ou referência compartilhada.

Conclusão

GND é o ponto de referência elétrica usado para definir tensões e, em muitos circuitos, para oferecer o caminho de retorno da corrente. Ele é indispensável para entender diagramas, medir sinais e conectar módulos de forma coerente. Na prática, costuma estar associado ao 0 V e ao negativo da alimentação, mas essa associação deve ser confirmada em cada projeto.

A distinção entre GND, terra físico, neutro e terra de proteção evita erros que podem ir de uma simples falha de comunicação até danos ao equipamento e riscos elétricos. Consulte a documentação, respeite as tensões especificadas, desligue o circuito antes de testar continuidade e não improvise em instalações conectadas à rede elétrica.

Ao tratar o GND como uma referência definida pelo projeto, e não apenas como “um fio negativo”, fica mais fácil montar circuitos organizados, diagnosticar defeitos e fazer escolhas seguras em atividades de eletrônica.

Referências

• Wikipédia — Corrente elétrica.
• Wikipédia — Tensão elétrica.
• Instituto Nacional de Metrologia, Qualidade e Tecnologia (Inmetro) — Segurança de produtos e serviços.
• National Instruments — Grounding in Measurement Systems.
